HZ-FR Ležaj remena od brončane žičane mreže PTFE

Opseg primjene

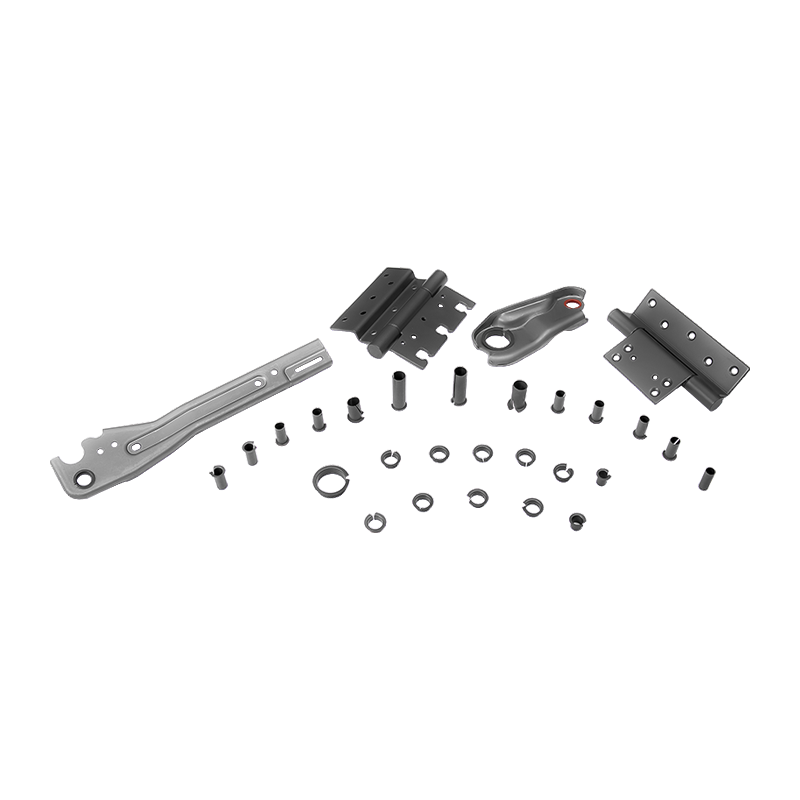

Trenutno se naširoko koristi u tekstilnim strojevima, sfernim ležajevima, šarkama za automobilska vrata i tako dalje.

Tehnički datum

Tehnička podrška

Odabir ležaja

HZ bush je razvio vrste materijala za ležajeve prema različitim radnim uvjetima, korisnik može odabrati bazu materijala na radnom okruženju ležaja, opterećenju, brzini, habanju, zahtjevu otpornosti, načinu pomicanja, ugradnji, cijeni materijala itd.

Opterećenje ležaja

Cilindrične čahure、čahure s prirubnicom / potisna čahura

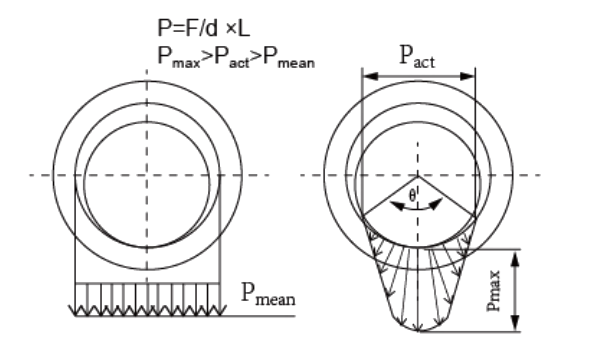

Kao faktor zazora, skošenja čahura, uljnog utora itd. Stvarno opterećenje (Pact) je veće od teorije izračuna (Pmean).

Brzina

Okretno gibanje / Oscilirajuće gibanje / Klipno gibanje

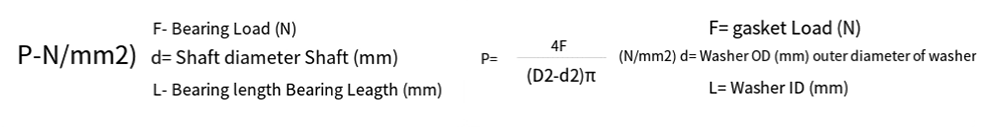

PV=PXV (N/mm2xm/s)

PV je umnožak specifičnog opterećenja ležaja p i brzine klizanja V što je vrlo važan projektni podatak. Preporučujemo da dizajn niže PV vrijednosti dovede do duljeg vijeka trajanja. Također nemojte prekoračiti maks. opterećenja materijala, brzine, temp. I niže ako je moguće.

Ugradnja klizne čahure i kućišta

HZ čahure očistiti šakom u kerozinu ili dizel ulju, potopiti u motorno ulje i zatim osušiti. Kada je čahura ugrađena u kućište, pobrinite se da čahura ne rotira u kućištu ili da se pomiče u aksijalnom smjeru i istovremeno neka vanjska površina bude u potpunom kontaktu s osnovnom rupom, općenito jamčeći kontaktnu površinu preko 7o%, čime se poboljšava nosivost i prijenos topline trenja. Unutarnja površina HZ čahure izrađena je od plastike koja se samo podmazuje, vanjska površina je čelična podloga. Koeficijent trenja čelika o čelik je veći nego čelik o plastiku, tako da bismo trebali odabrati tijesno prianjanje sa svjetlom, sprječavajući pomicanje rukavca osovine u podnožju tijekom rada, a također sprječavajući da se unutarnje rupe deformiraju i prevelike zbog velikog uskog prianjanja vanjskog promjera.

Vanjski krug rukavca osovine treba izbjegavati u radnim uvjetima pod visokim pritiskom. Ovdje se preporučuju dvije metode:

1. Povećajte vanjski promjer rukavca osovine, a deformacija unutarnjih rupa može se kalibrirati pomoću kalibracijske jezgre.

2. Prilikom ugradnje, nanesite ZY 801 ljepilo protiv kisika u kućište kako biste pojačali snagu kombinacije između rukavca osovine i osnovnog otvora.

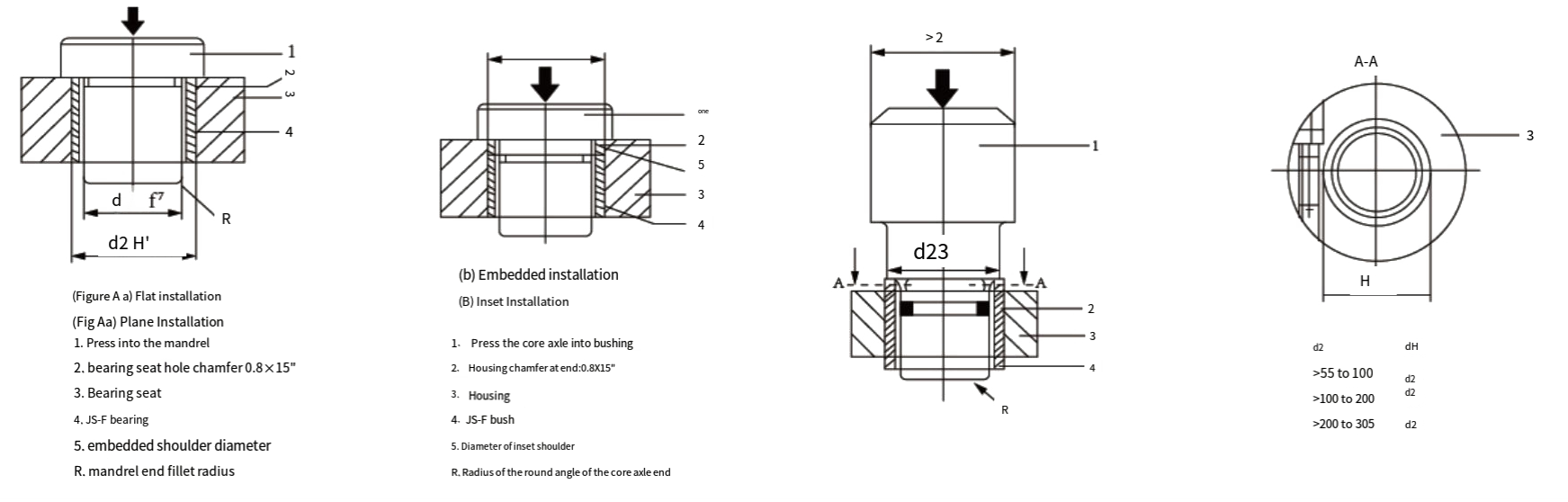

Za čahuru (vanjski promjer<55 mm), pritisnite čahuru u kućište nježno i pažljivo pomoću središnje osovine s ručkom. Slika A.

Za čahuru (vanjski promjer>55 mm), pritisnite čahuru u kućište nježno i pažljivo pomoću ručke s ramenom, "O" prstenom i pomoćnim krugom. Slika B.
