HZ-FZ Kuglasta vodilica

Pregled proizvoda

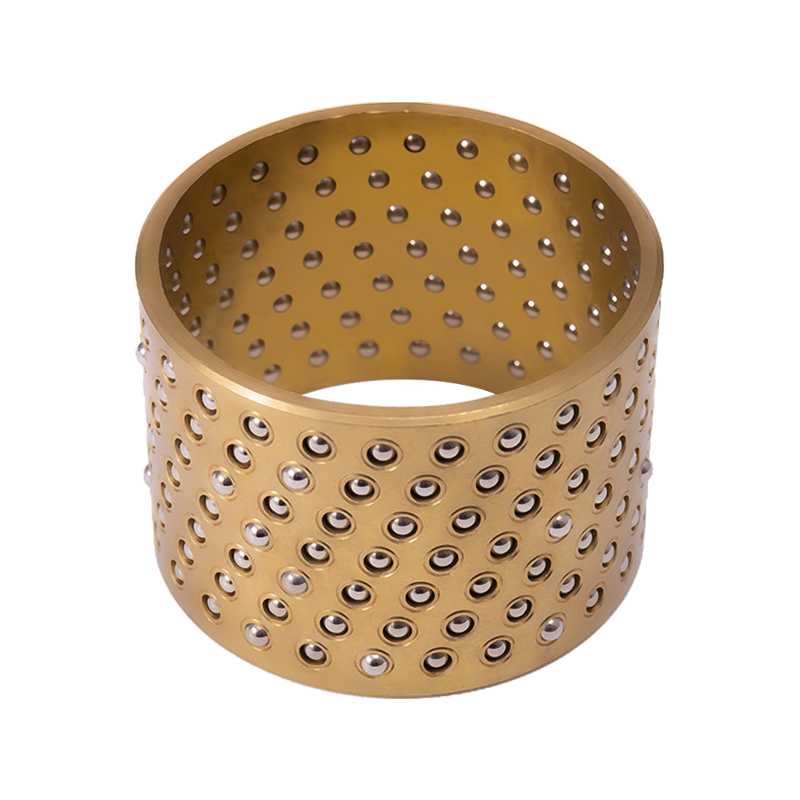

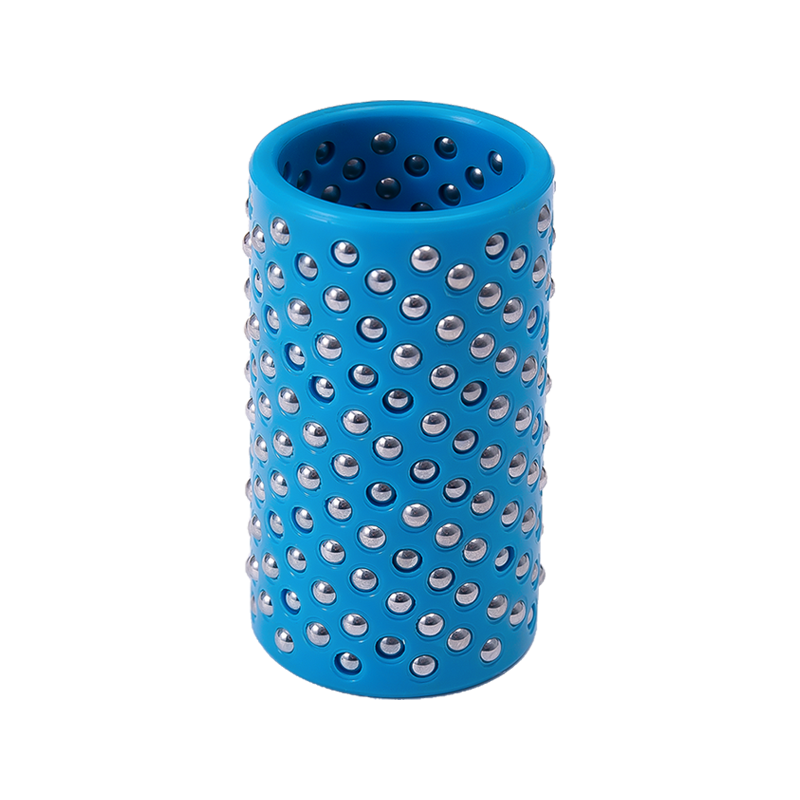

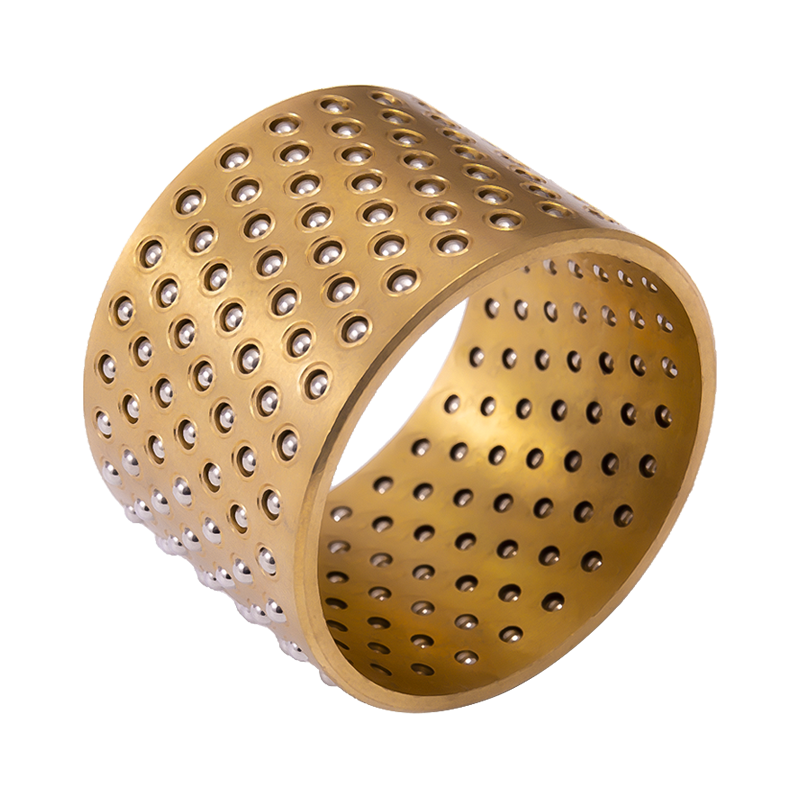

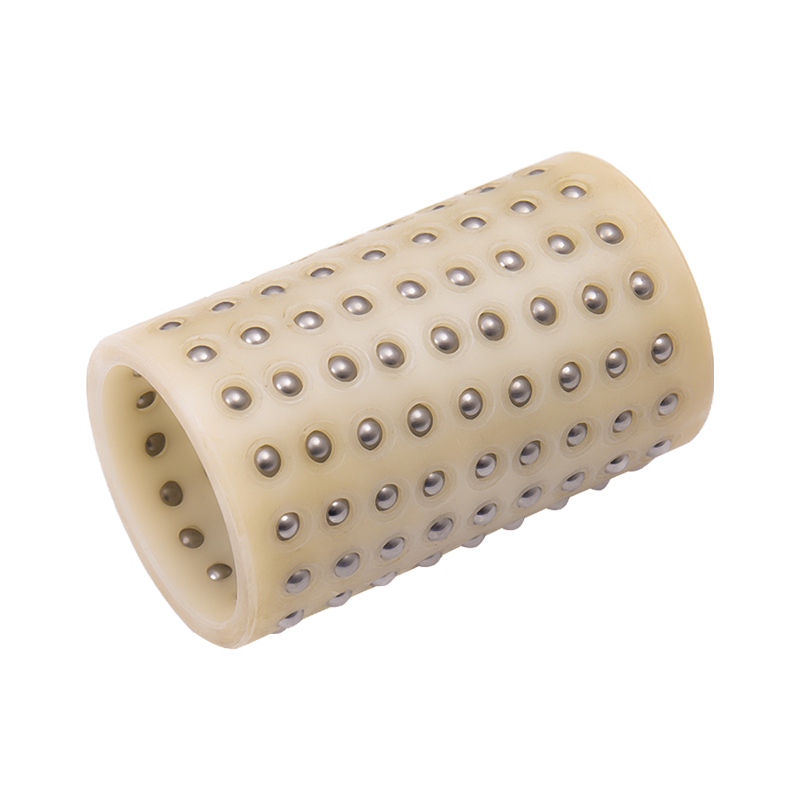

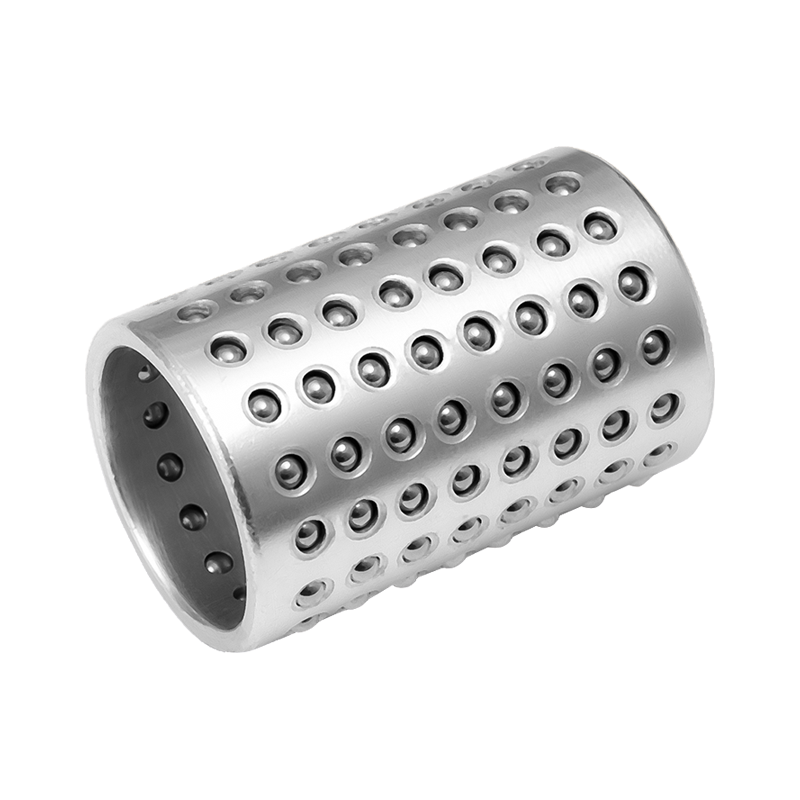

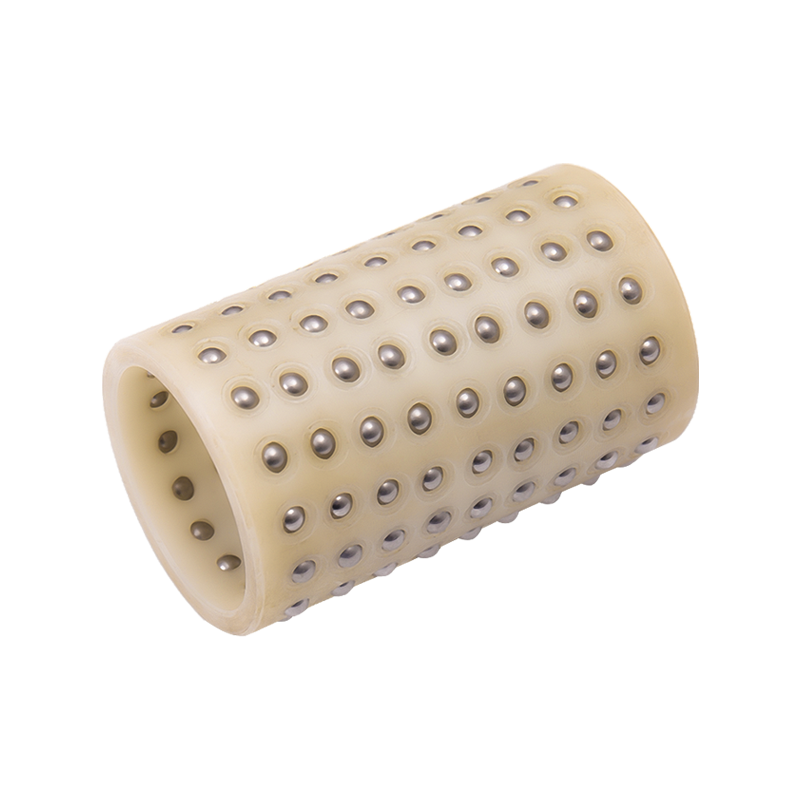

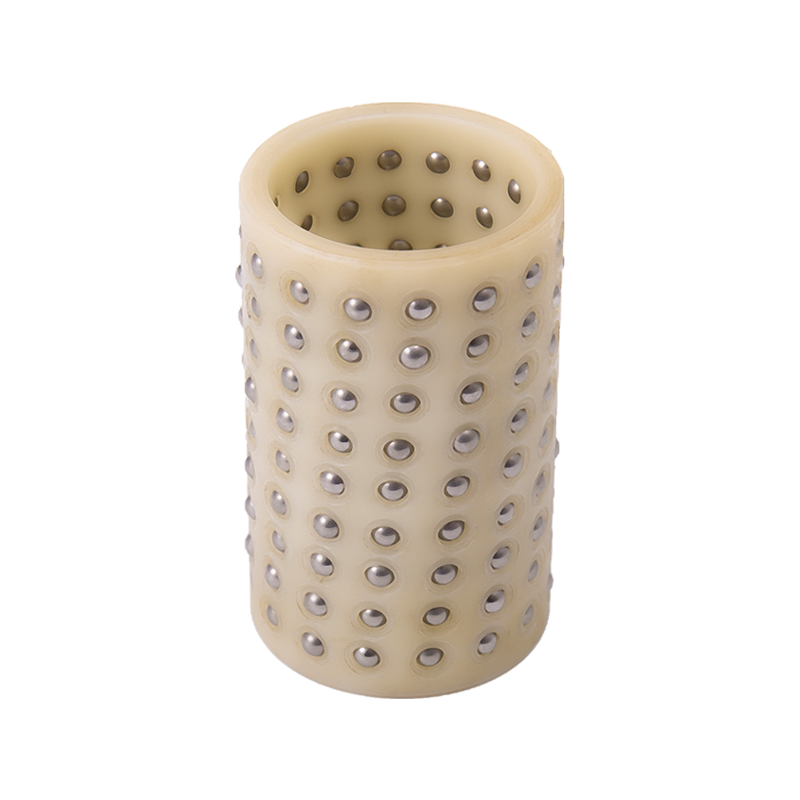

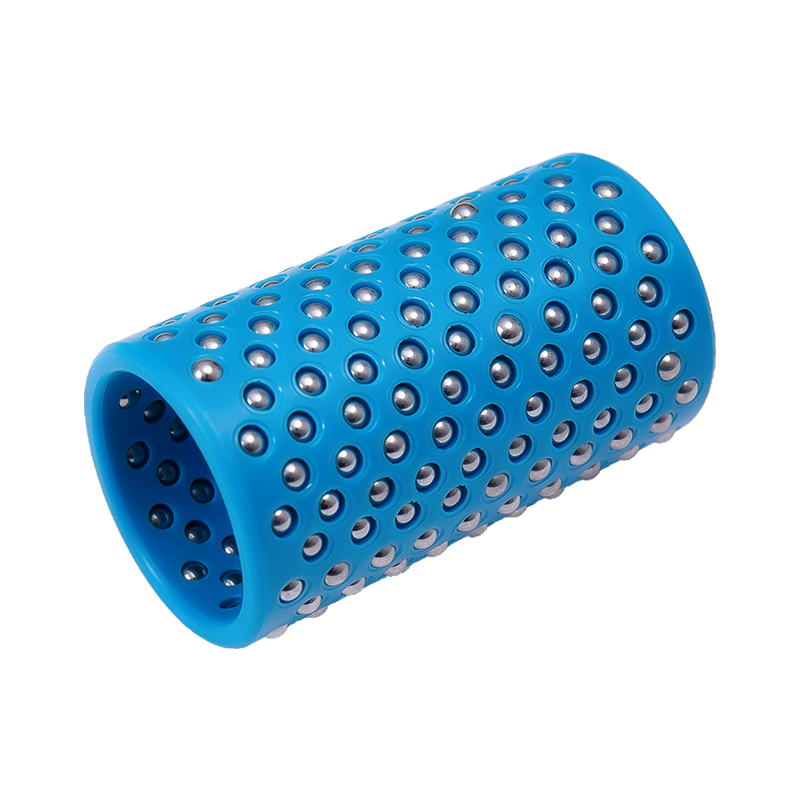

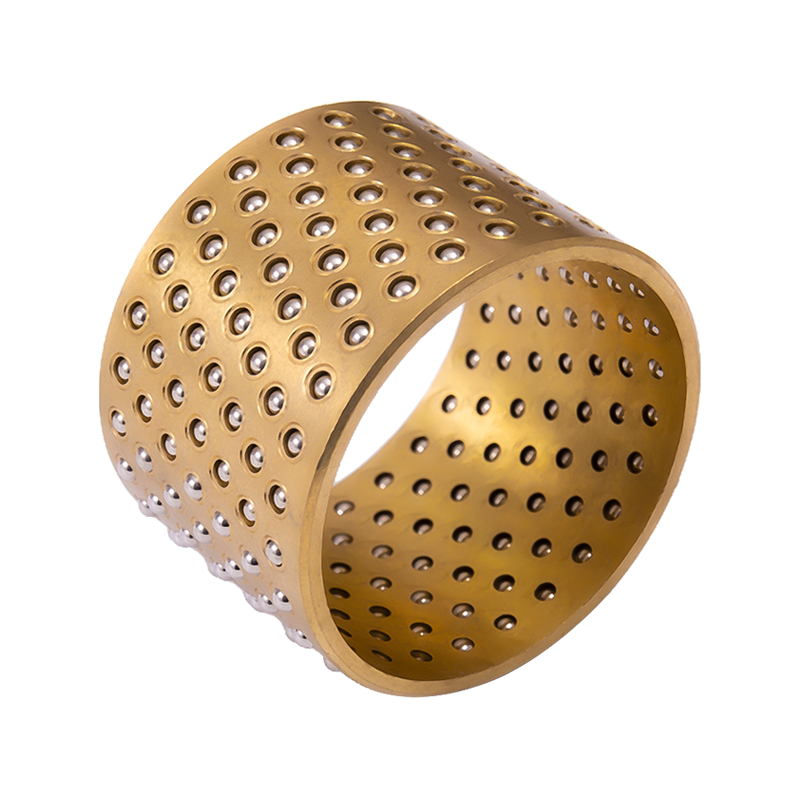

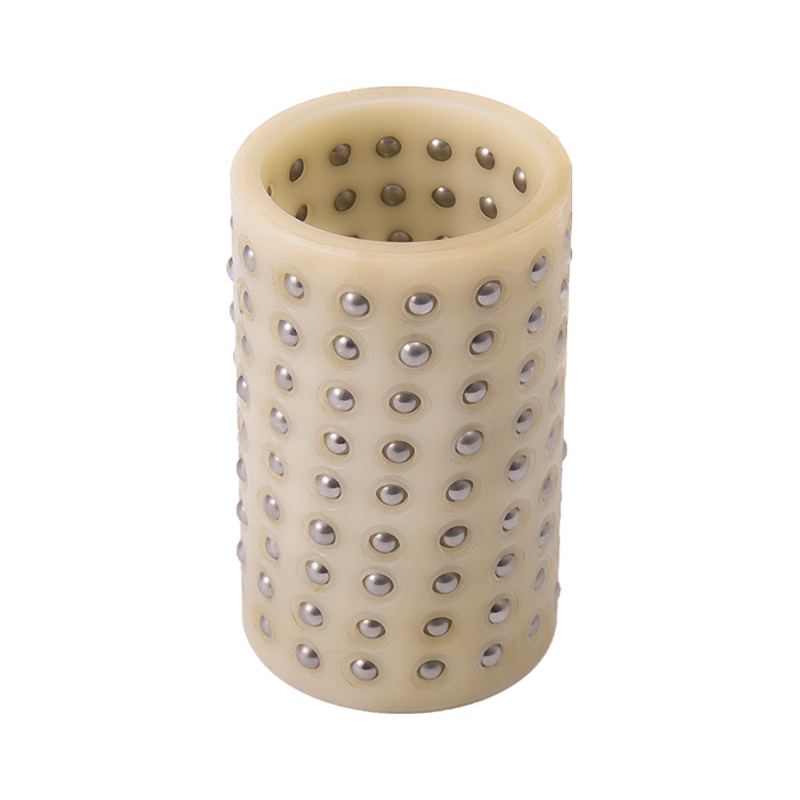

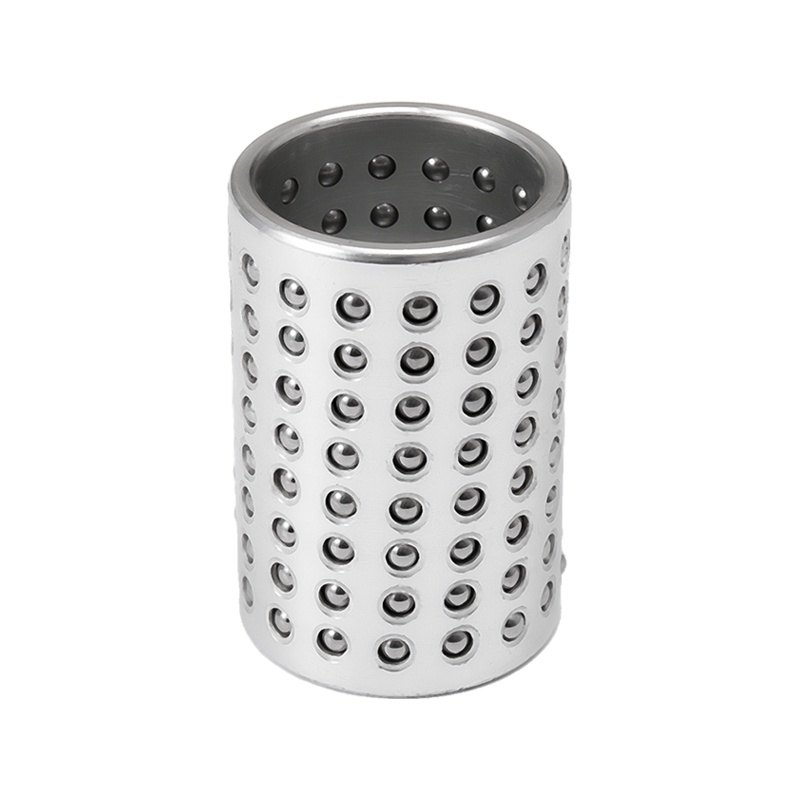

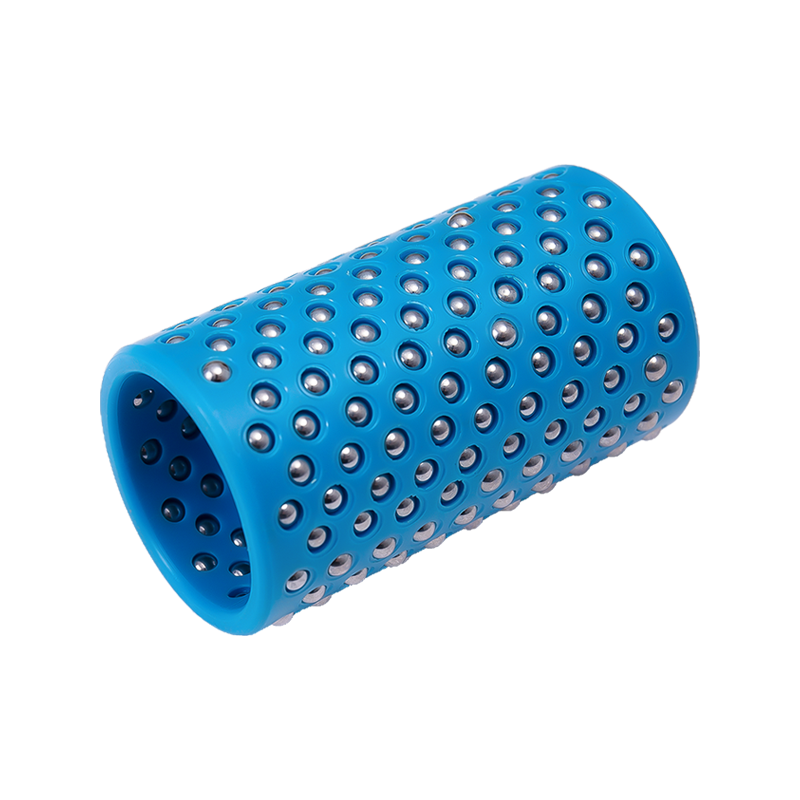

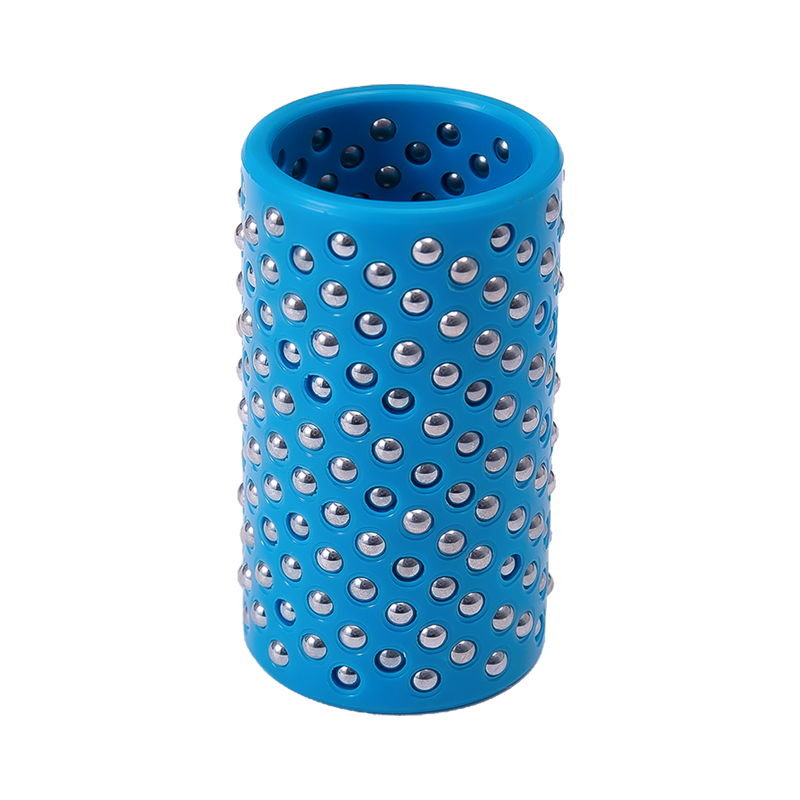

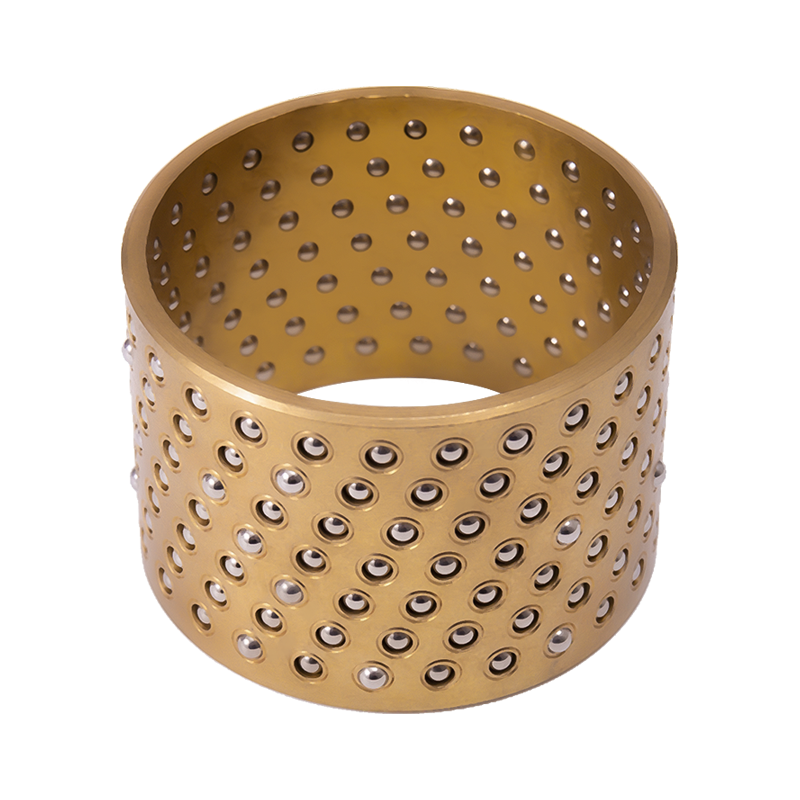

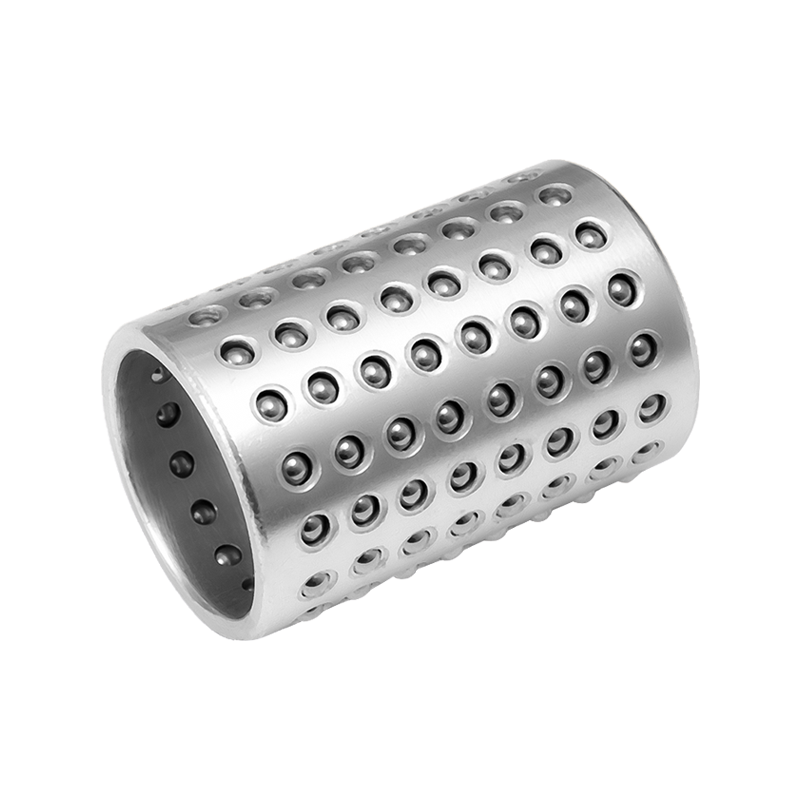

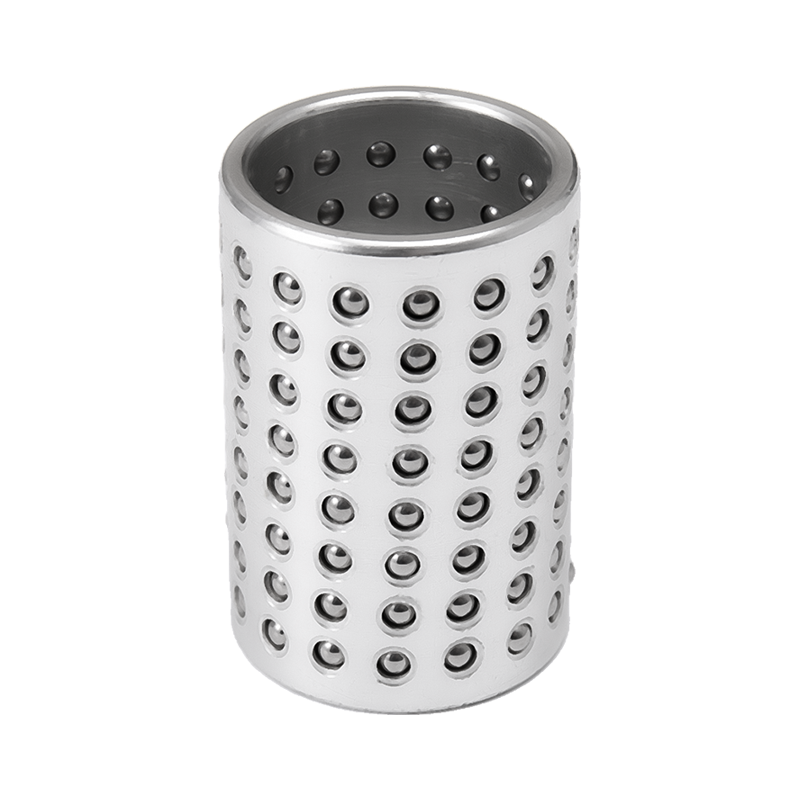

FZH.FZL.FZP.držači kuglica su kao bakar, aluminij, baza POM. U njima se strojno izrađuju pravilne rupe iu njih se ugrađuje čelična kugla. Nova radna vještina spriječit će da lopta ostane kao stara. budući da je promjer kuglice veći od debljine držača, tako da će biti licem u lice izravno s čahurom vodilice od 90°, što će donijeti visoku preciznost, sada su elementi serije držača kuglice dizajnirani da se okreću na stupu, kao i da održavaju svoje okomito kretanje. vjerujemo da ćete time imati prednost povećanja točnosti.

Prednost i korištenje

Budući da tradicionalni radni obrti imaju neke razlike između čahura i stupova, koeficijent trenja je veći. sada smo promijenili način rada na čeličnu kuglu izravno licem u lice vodilice. tako da je preciznost poboljšana. sastoji se od aktivnog kotrljanja i nižeg koeficijenta trenja, sada se naširoko koriste u strojevima za probijanje, strojevima za kalupe, visokopreciznim strojevima koji trebaju rotaciju i okomito kretanje.

Traženi instalirani rezervni dijelovi

1. VODILICA ČAHURA: MATERIJAL GCrI5,YB9, TOPLINSKA OBRADA HRC62-66, TEHNIČKI STANJE PREMA GB/T12446. ZAHTJEV 0,01-0,02 mm HRAPAVOST POVRŠINE JE
2. VODIČI: MATRIALGCrI5,YB9,HEA HRAPAVOST POVRŠINE JE

3. TEST VELIČINE: ISPITUJE SE VANJSKIM MIKROMETROM I MJERILOM KAO OBIČNO. Ymax (Ymax 2d' -Dmin) ZAHTJEV 0,01-0,02 mm

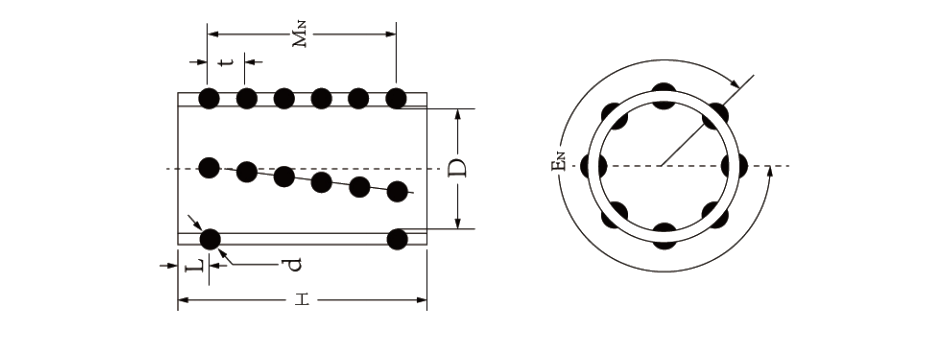

Određenje	D	H	d	EN	MN	LOPTE	t	L
FZ(*)1950	19	50	3	12	8	96	5.5	5.75
FZ(*)1960	19	60			10	120		5.25
FZ(*)2050	20	50			8	96		5.75
FZ(*)2060	20	60			10	120		5.25
FZ(*)2250	22	50		14	8	112		5.75
FZ(*)2260	22	60			10	140		5.25
FZ(*)2360	23	60			10	208		5.25
FZ(*)2475	24	75		16	13	128		4.50
FZ(*)2550	25	50			8	112		5.75
FZ(*)2560		60			10	160		5.25
FZ(*)2575		75			13	208		4.50
FZ(*)2775	27	75			13	208		4.50
FZ(*)2860	28	60	4	14	8	112	6.5	7.25
FZ(*)2875	28	75			11	154		5.00
FZ(*)3060	30	60			8	112		7.25
FZ(*)3075	30	75			11	154		5.00
FZ(*)3260	32	60		16	8	128		7.25
FZ(*)3275		75			11	192		5.00
FZ(*)3390		90			13	208		6.00
FZ(*)3685	36	85			12	192		6.75
FZ(*)3690	36	90	5		13	208	8.0	6.00
FZ(*)3870	38	70			8	128		7.00
FZ(*)3890	38	90			11	176		5.00
FZ(*)4090	40	90			11	176		5.00
FZ(*)4590	45	90		18	11	198		5.00
FZ(*)45110	45	110		18	13	234		7.00
FZ(*)5090	50	90		20	11	220		5.00
FZ(*)50110	50	110		20	13	260		7.00
FZ(*)6090	60	90		22	11	242		5.00
FZ(*)60110	60	110		22	13	286		7.00
FZ(*)80130	80	130		28	15	420		9.00
