HZ-800 bimetalni kompozitni ležaj Proizvođači

Zbog karakteristika HZ bimetalnih materijala za ležajeve, HZ bimetalni ležajevi moraju raditi u okruženju podmazanom uljem. Prema različitim scenarijima primjene, općenito se mogu dizajnirati za tri uvjeta podmazivanja. U scenarijima gibanja pri malim brzinama, kao što su automobilski mostovi za ravnotežu, opružne čelične ploče, kočione papuče, zglobovi upravljača, probojne vodilice, pogonski kotači buldožera, pogonski kotači i drugi dijelovi, mogu biti dizajnirani za podmazivanje mašću, odnosno, mast se nanosi na površinu ležaja tijekom montaže, a zatim se mast redovito dodaje tijekom upotrebe. U scenarijima kretanja srednje brzine, kao što su klipnjače, osovine alatnih strojeva za probijanje i rezanje, transportni kotači i drugi dijelovi, mogu se dizajnirati tako da budu opremljeni podmazivanjem uljne posude. U scenarijima kretanja pri velikim brzinama, kao što su mjenjačke kutije, uljne pumpe, uljni cilindri, motori, kvačila i drugi dijelovi, mogu se dizajnirati za podmazivanje uranjanjem u ulje.

Dobrodošli u Huazhou Zirun
Tvrtka je osnovana u kolovozu 2010., a 2019. razvila se u Zhejiang Huazhou Technology Co., Ltd., specijaliziranu za istraživanje i razvoj, proizvodnju, prodaju i servis samopodmazujućih ležajeva kao jedno od velikih integriranih poduzeća. Od samog početka svog osnutka, uvijek se pridržavala puta profesionalnog razvoja i osvojila tržište svojom vodećom tehničkom razinom, izvrsnom kvalitetom proizvoda i visokokvalitetnim konceptom usluge. Tvornica se nalazi u vodenom gradu Jiangnan - Nanxun, s investicijom od 100 milijuna juana, proizvodnim prostorom od 3W četvornih metara, uvođenjem više od 280 kompleta posebne opreme, opremljenom sa 100 000 kalupa, više od 150 stručnjaka i 50 automatskih proizvodnih linija.
Pročitajte više
TVORNICAOBILAZAK
  • Biljka
  • Oprema
  • Oprema
  • Oprema
Povratne informacije putem poruka
Vijesti ažuriranje
Znanje o industriji

Zhejiang Huazhou Technology Co., Ltd. kineski je proizvođač kliznih ležajeva, a HZ-800 bimetalni kompozitni ležaj obitelj je naš asortiman s čeličnim podlogom, obložen olovnom broncom za rad pod velikim opterećenjem podmazan uljem. Proizvodimo vrste materijala HZ800, HZ720, HZ700, HZJ20 i HZ930 kao čahure, omotane čahure, dijelove s prirubnicama i potisne pločice, koje se isporučuju za automobilske, građevinske, poljoprivredne i opće industrijske programe.

Asortiman je izgrađen oko bimetalne trake: podloge od čelika s niskim udjelom ugljika za strukturnu čvrstoću i raspršivanje gornje linije, metalurški spojene na podstavu od legure bakra koja nosi kliznu površinu. Dijelovi se oblikuju, strojno obrađuju i dorađuju u našem pogonu Nanxun, gdje više od 280 kompleta posebne opreme i 50 automatskih proizvodnih linija podržavaju programski volumen, kao i prilagođene geometrije.

Što pokriva asortiman HZ-800

Svaki dio HZ-800 dijeli istu bimetalnu konstrukciju, ali završna obrada površine i značajka podmazivanja odabrani su za radnu točku. Varijante s glatkim pločama izvode se s ravnim kliznim licem; varijante s uljnim žljebovima imaju strojno obrađene kanale koji distribuiraju mazivo preko opterećene zone; bakrene varijante dodaju galvanizirani sloj za toplinsku vodljivost i ponašanje pri uhodavanju. Inačice s grafitom i zavarenom prirubnicom proširuju obitelj na specifične uvjete montaže i podmazivanja.

Model Površina / značajka Tipično pristajanje

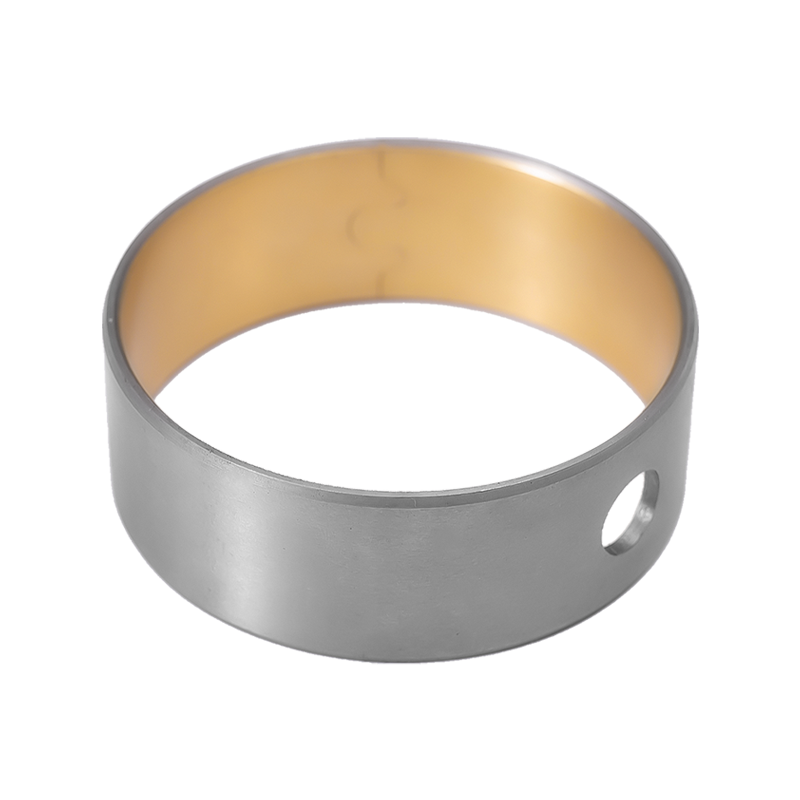

HZ801 Prirodna boja, glatka ploča Visoko udarne i vibrirajuće čahure i podloške; granično ili mješovito podmazivanje
HZ802 Prirodna boja, uljni utor Upravljački uređaj, čahure za osovine, čahure za pedale, oprema za dizanje

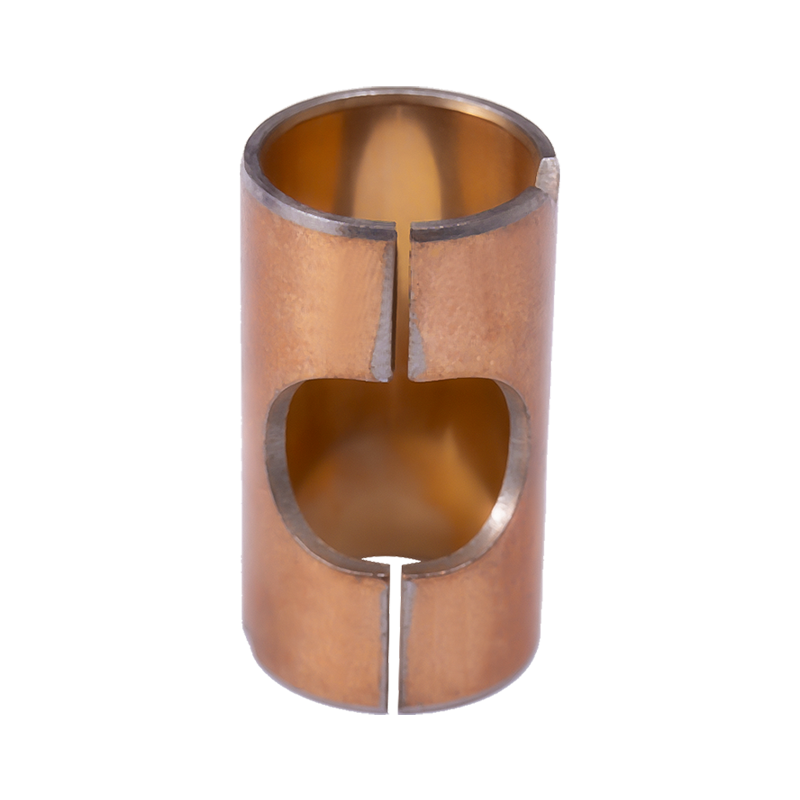

HZ803 Pobakrena, glatka ploča Elektromotori, hidrauličke pumpe, polupodmazani rad uhodavanja
HZ804 Pobakreno, uljni utor Kontinuirana podmazana rotacija s kontroliranim dovodom ulja

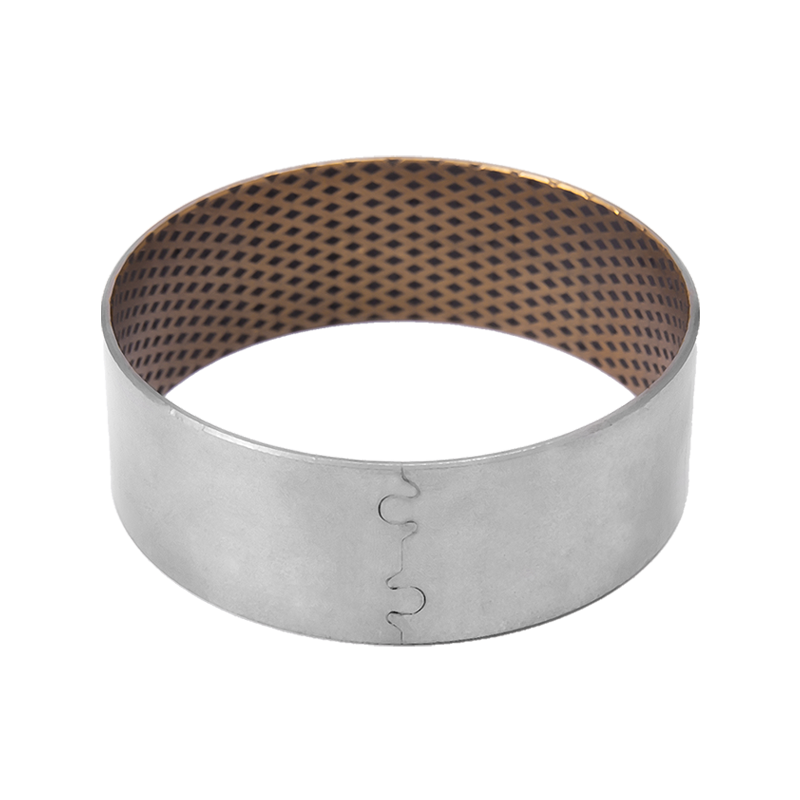

HZ08G Bimetalna bakrena čahura sa ugrađenim grafitom Prijave kojima je potrebno rezervno suho podmazivanje pri pokretanju

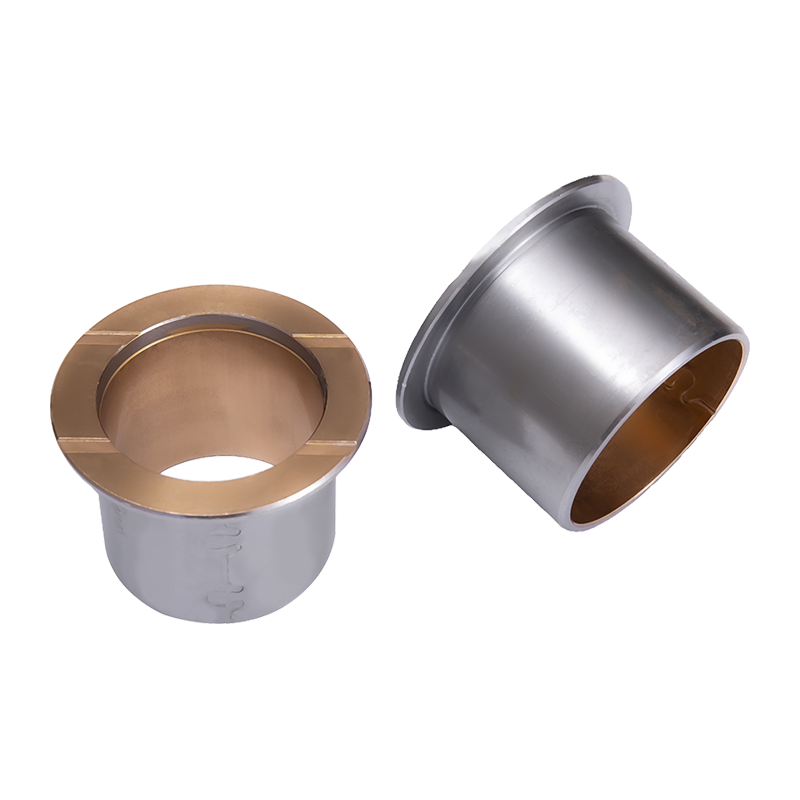

HZ08M Bimetalni kompozit za zavarenu prirubnicu Aksijalni položaj plus radijalno opterećenje u jednom dijelu

Ocjene materijala i ograničenja opterećenja

Legura obloge određuje dopušteno opterećenje, tvrdoću i temperaturu stropa. Izradimo pet standardnih razreda, svaki s priznatim međunarodnim ekvivalentima, tako da se crtež koji upućuje na SAE, GLYCO ili JIS kod može uskladiti s Huazhou materijalom bez redizajniranja kućišta.

  • HZ800 / CuPb10Sn10 — tvrdoća bronce HB 70–100, dopušteno maksimalno dinamičko opterećenje 65 N/mm², maksimalna temperatura 260 °C. Najjača vrsta u asortimanu, pogodna za udarne i vibrirajuće čahure i podloške.
  • HZ720 / CuPb24Sn4 — HB 45–70, 38 N/mm², 170 °C. Dobra otpornost na zamor i klizna svojstva za srednje opterećenje, srednje brzine.
  • HZ700 / CuPb30 — HB 30–45, 25 N/mm², 150 °C. Otpornost na napade i tolerancija na strane čestice; glavni ležajevi u brzohodnim motorima.
  • HZJ20 / AlSn20Cu (bez olova) — HB 30–40, 30 N/mm², 200 °C. Umjereno opterećenje, dobra otpornost na koroziju za polučahure i ležajeve kompresora ili hladnjaka.
  • HZ930 / CuSn6.5P0.1 (bez olova) — HB 60–90, 65 N/mm². Opcija bez olova s ​​visokom čvrstoćom na zamor i nosivost.

Tvrdoća spojne osovine navedena je po stupnju — 53 HRC za HZ800 i HZ930, 50 HRC za HZ720, 270 HB za HZ700 i 250 HB za HZJ20 — tako da su materijal osovine i toplinska obrada dio odabira ležaja, a ne zasebna odluka.

Dizajn podmazivanja: Mast, uljna posuda ili uranjanje u ulje

HZ-800 ležajevi moraju raditi u podmazanom okruženju. Mi dizajniramo metodu podmazivanja oko profila gibanja umjesto primjene jednog uzorka na svaki dio.

Podmazivanje mašću

Kretanje male brzine — automobilski mostovi za ravnotežu, opružne čelične ploče, kočione papuče, upravljački zglobovi, probijačke vodilice, pogon buldožera i pogonski kotači. Mast se nanosi pri sastavljanju i nadopunjuje u servisnim intervalima.

Podmazivanje posude za ulje

Gibanje srednje brzine — klipnjače, osovine alatnih strojeva za probijanje i rezanje, kotači transportera. Dovod ulja raspoređen je kroz kućište ili osovinu.

Uranjanje u ulje

Kretanje velikom brzinom — mjenjačke kutije, uljne pumpe, uljni cilindri, motori, kvačila. Ležaj radi potpuno natopljen i oslanja se na otpornost obloge na zamor.

Gdje se asortiman uklapa u našu obitelj proizvoda

HZ-800 je podmazana, visokoopterećena grana našeg programa kliznih ležajeva. Gdje projekt zahtijeva drugačiji režim podmazivanja ili stil smještaja, isporučujemo odgovarajuću obitelj iz istog pogona.

Konfiguracijske opcije prema kojima gradimo

Dijelovi HZ-800 isporučuju se kao omotane čahure, strojno obrađene čahure, čahure s prirubnicama, polučahure i podloške. Unutar toga, konfigurabilne varijable su:

  • Provrt, vanjski promjer, debljina stijenke i duljina, uključujući dijelove tanke stijenke.
  • Uzorak uljnog utora — običan, jedan uljni otvor, dijamantni ili spiralni utor ili crtež kupca.
  • Obrada površine — prirodna obrada ili bakrenje.
  • Geometrija prirubnice, zavarena prirubnica, skošenja i montažni uvodnici.
  • Odabir kvalitete materijala prema opterećenju, brzini, temperaturi i tvrdoći osovine.

Proizvodnja, kvaliteta i prihvaćanje

Tvornica Nanxun upravlja strojevima za namotavanje, prešama za probijanje, opremom za automatsko skošenje i namotavanje i linijama za sinteriranje sirovina, uz podršku tisuća kompletnih alata za mljevenje. Ta baza opreme omogućuje nam održavanje dosljednosti dimenzija u serijama koje se ponavljaju umjesto da svaku narudžbu tretiramo kao jednokratnu. Naš sustav kvalitete certificiran je prema IATF 16949 za lanac opskrbe automobilske industrije, a posjedujemo nacionalna priznanja visokotehnoloških poduzeća i patente korisničkih modela koji pokrivaju proizvode ležajeva.

Prihvaćanje se dogovara po projektu. Tipična dokumentacija uključuje potvrdu stupnja materijala prema navedenom ekvivalentnom kodu, tvrdoću bronce, inspekciju dimenzija provrta, OD, duljinu i debljinu stijenke te stanje površine obloge i oplate. Ako kupac zahtijeva prvi pregled artikla ili odobrenje uzorka, proizvodimo uzorke za tri dana za procjenu prije puštanja serije.

Montaža, održavanje i rezervni dijelovi

Bimetalne čahure obično se prešanjem ugrađuju u strojno obrađeno kućište. Tolerancija provrta nakon namještanja, zaobljenost kućišta i uvodna sniženost utjecaja na konačnu zračnost, tako da preporučene podatke o namještanju isporučujemo s paketom crteža. Budući da je obloga metalurški povezana s čeličnim podlogom, dio se može zamijeniti kao jedna stavka bez ponovne obrade kućišta.

  • Dijelovi podmazani mašću zahtijevaju povremeno dopunjavanje; dijelovi s uljem ovise o održavanju dovoda ulja i filtracije.
  • Zamjenski dijelovi se proizvode prema istom crtežu i stupnju materijala kao i izvorna isporuka.
  • Istrošene čahure prepoznaju se po povećanom razmaku, buci ili porastu temperature na kućištu.

Informacije koje koristimo za konfiguraciju vašeg rješenja

Kako bismo točno citirali ležaj HZ-800, radimo na temelju aplikacije, a ne samo na temelju kataloškog broja. Sljedeći unosi omogućuju nam da odaberemo stupanj, geometriju i značajku podmazivanja i potvrdimo izvjestivost.

Unos Što nam treba Zašto je važno
Dimenzije Provrt, OD, duljina, debljina stijenke, veličina prirubnice, crtež ili uzorak Definira put oblikovanja i strojne obrade
Opterećenje Radijalno opterećenje, smjer, udar ili vibracija Postavlja potrebno dopušteno dinamičko opterećenje i nagib
Kretanje Brzina, hod, rotacija ili oscilacija, radni ciklus Metoda podmazivanja pogona i dizajn utora
okoliš Radna temperatura, onečišćenje, izloženost koroziji Potvrđuje izbor temperature stropa i oplate
Spajanje osovine Materijal, tvrdoća, obrada površine Morate zadovoljiti navedeni minimum HRC ili HB
Stanovanje Tolerancija provrta, materijala, debljine stijenke Utvrđuje razmak nakon ugradnje i utiskivanja
Program Godišnji volumen, veličina serije, raspored isporuke, pakiranje Planira alate, proizvodne utore i opseg isporuke

Često postavljana pitanja

Koja je razlika između HZ801 i HZ803?

Oba su bimetalni ležajevi s glatkom pločom s istom konstrukcijom s čeličnim podlogom i obloženom olovnom broncom. HZ801 ima prirodnu završnu obradu za brzo probijanje i stabilno trenje pod velikim opterećenjem. HZ803 dodaje galvanizirani bakreni sloj koji poboljšava toplinsku vodljivost, otpornost na koroziju i kompatibilnost sa vanjskom površinom, što odgovara motorima, hidrauličkim pumpama i polupodmazanim pogonima.

Mogu li ležajevi HZ-800 raditi bez ulja?

HZ-800 bimetalni ležajevi dizajnirani su za podmazane primjene. Varijanta HZ08G s ugrađenim grafitom osigurava pomoćno podmazivanje tijekom pokretanja ili povremenog rada, ali kontinuirani rad na suho nije predviđena dužnost. Za rad u potpunosti bez održavanja, umjesto toga bismo pogledali samopodmazujući asortiman HZ-10.

Koji stupanj treba koristiti za velika udarna opterećenja?

HZ800 s oblogom CuPb10Sn10 najjača je kvaliteta u obitelji, s dopuštenim maksimalnim dinamičkim opterećenjem od 65 N/mm² i gornjom temperaturom od 260 °C. To je standardni izbor za visoko udarne vibrirajuće čahure i podloške. HZ930 nudi alternativu bez olova s ​​istom ocjenom od 65 N/mm².

Dobavljate li prilagođene dimenzije i uzorke uljnih utora?

da Izrađujemo prema nacrtima kupaca, uključujući nestandardni provrt, OD, duljinu, debljinu stijenke, geometriju prirubnice i uzorke utora. Uzorci se proizvode u tri dana tako da se prikladnost i ponašanje mogu provjeriti prije serijske proizvodnje.

Koja se dokumentacija isporučuje uz narudžbu?

Klasa materijala i ekvivalentna šifra, tvrdoća bronce, evidencija inspekcije dimenzija i stanje standardne površine su paket. Izvješća o inspekciji prvog artikla i zapisi o odobrenju uzoraka dostavljaju se tamo gdje ih projekt zahtijeva. Naš sustav kvalitete certificiran je prema IATF 16949.

Kako se ležajevi pakiraju i otpremaju?

Pakiranje i opseg isporuke dogovaraju se po narudžbi, uključujući zaštitu dijelova, označavanje i konfiguraciju kartona ili palete. Izvozimo na tržišta uključujući Rusiju, Maleziju, Irak i Rumunjsku i potvrđujemo uvjete dostave tijekom pregleda narudžbi.
