HZ-JDB grafitni bakreni rukavac: čahure od bakrene legure bez održavanja

Zhejiang Huazhou Technology Co., Ltd proizvodi HZ-JDB grafitno bakreni rukavac obitelj — čahure od legure bakra s ugrađenim čvrstim grafitnim mazivom koje rade bez podmazivanja u visokom opterećenju, isprekidanom i oscilirajućem kretanju. Proizvodimo ih kao kineski proizvođač grafitnih bakrenih rukavaca HZ-JDB iz naše tvornice Nanxun, Huzhou, isporučujući standardne metričke veličine i prilagođene konfiguracije za proizvodne linije automobila, vrata za kontrolu vode, plastične strojeve, periferne uređaje za bušenje, turbine i sličnu opremu.

Asortiman pokriva ravne čahure, čahure s prirubnicom i klizače od grafita visoke tvrdoće. Svaka varijanta koristi isti princip rada: grafitni čepovi raspoređeni kroz brončanu ili mjedenu matricu talože film za prijenos na osovinu, tako da ležaj održava nizak koeficijent trenja čak i kada se mast ili ulje ne mogu nadopuniti.

Naš asortiman HZ-JDB i gdje svaka vrsta odgovara

Isporučujemo tri vrste proizvoda u kategoriji HZ-JDB grafitnih bakrenih rukavaca. Odabir ovisi o smjeru opterećenja, dizajnu kućišta i treba li aplikacija aksijalni položaj ili klizno sučelje.

Za primjene koje također trebaju podmazano metalno sučelje, naše HZ-090 jednostruke metalne bakrene čahure i HZ-800 bimetalni kompozitni ležajni poklopac s uljnim utorima i opcije s čeličnim podlogom unutar istog pogona.

Ocjene materijala i radne granice

Obrađujemo HZ-JDB čahure od nekoliko vrsta bakrenih legura kako bi se ležaj mogao uskladiti s opterećenjem, temperaturom i uvjetima podmazivanja. Tablica u nastavku sadrži glavne tehničke pokazatelje na kojima radimo kada pripremamo prijedlog.

JDB-1 je naša vrsta opće namjene za mješovitu suhu i nauljenu upotrebu, uključujući izloženost vodi. JDB-2 odgovara mjestima s niskim opterećenjem i visokom temperaturom. JDB-3 štedi troškove kombinirajući čeličnu podlogu s brončanom oblogom. JDB-4 zamjenjuje JDB-2 gdje su mehanički zahtjevi načini. JDB-5 je pojačan stupanj za teške nosače za dizanje, ali njegova čelična matrica nije namijenjena za kontakt s vodom, kiselinama ili alkalijama.

Veličine, tolerancije i mogućnosti konfiguracije

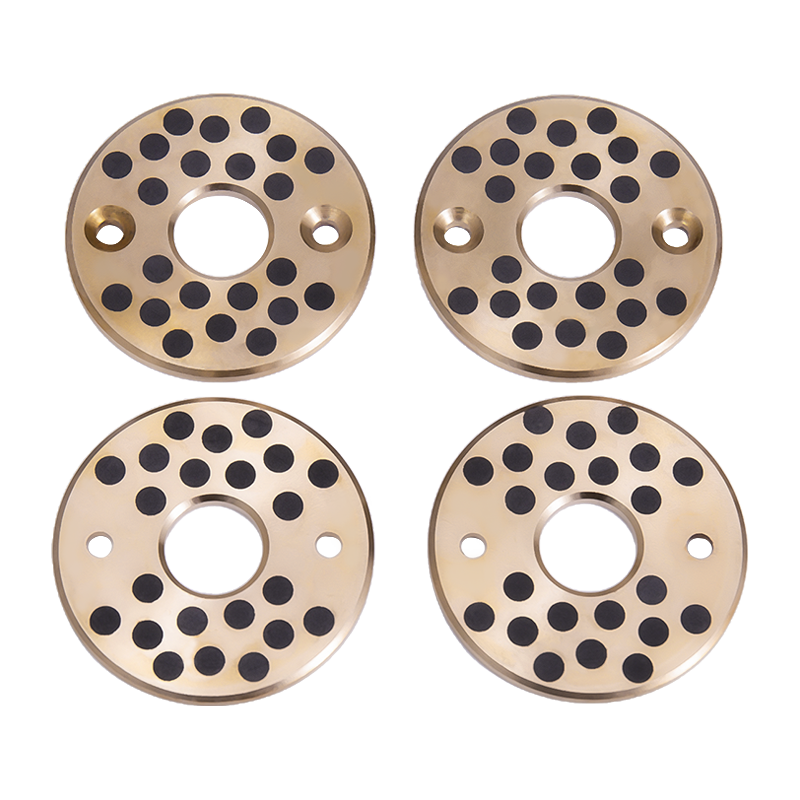

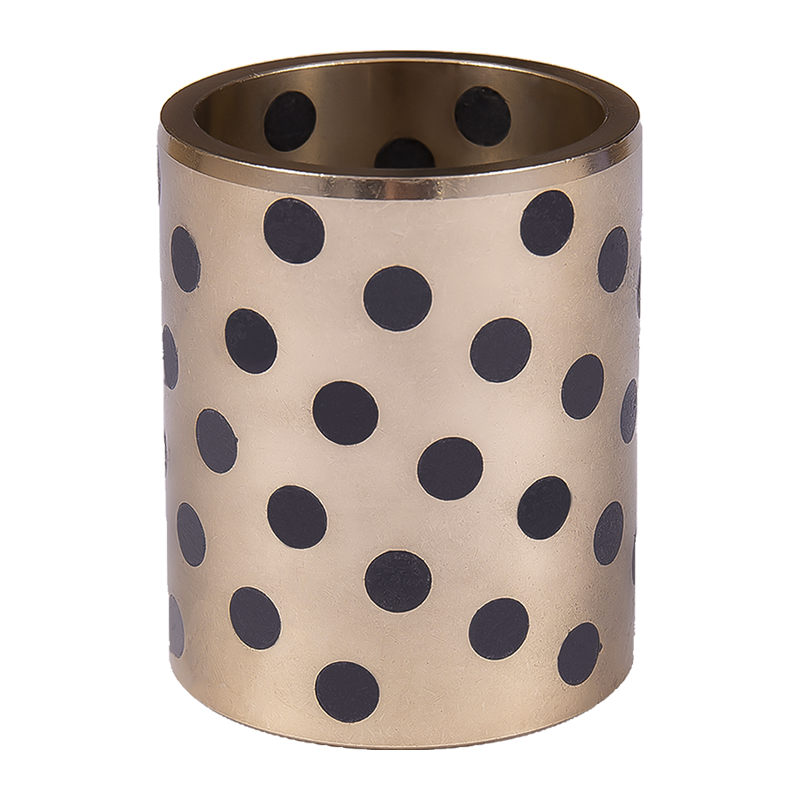

Ravne HZ-JDB čahure proizvode se u standardnim metričkim veličinama od 8 mm do 150 mm provrta, a dodatne veličine dostupne su na zahtjev. HZ-JFB rukavci s prirubnicom kreću se od provrta od 10 mm do 120 mm s promjerom prirubnice usklađenim s rubom kućišta. HZ-JSP grafitni klizači isporučuju se u širinama od 28 mm do 150 mm i duljinama od 75 mm do 350 mm.

• Tolerancija provrta: F7 za ravne rukavce, s prirubničkim varijantama koje se drže iste klase pristajanja.
• Vanjski promjer: m6 za utiskivanje u strojno obrađeno kućište.
• Tolerancija duljine: −0,30 do −0,10 mm na standardnim ravnim rukavima.
• Uzorak grafitnog čepa: standardna raspodjela ili prilagođena zoni opterećenja i vrsti kretanja.
• Opcije prirubnice: obična prirubnica, skošena prirubnica ili prirubnica s rupama za montažu.
• Površinska obrada: strojno obrađeni provrt i OD, s izbornim utorima za ulje ili rupama za podmazivanje.

Također proizvodimo srodne samopodmazujuće proizvode kao što su HZ-10 samopodmazujući ležajevi i HZ-20 granično podmazivi ležajevi kada je za projekt potrebna kombinacija tipova ležajeva od jednog dobavljača.

Prilagodba i uvjeti procesa

HZ-JDB grafitne bakrene čahure koriste se tamo gdje se intervali podmazivanja ne mogu pouzdano održavati. Ugrađeni grafit stvara kontinuirani čvrsti film maziva, tako da ležaj nastavlja raditi u prašnjavim, suhim ili visokim toplinskim uvjetima. Tipični položaji uključuju proizvodne linije za automobile i lokomotive, spojeve turbina, radna vrata rezervoara i vrata za slučaj nesreće, strojeve za plastiku, periferne uređaje za probijanje i osovine građevinskih strojeva.

Za visoko opterećenje, isprekidano ili oscilirajuće kretanje, matrica legure bakra nosi tlačno opterećenje dok grafit smanjuje trenje na kontaktnoj površini. Toplinska vodljivost bakra pomaže raspršivanju topline koja se stvara na sučelju ležaja, što podržava stabilan rad u opremi za kontinuirani rad.

Kontrola kvalitete i prihvaćanje

Naša tvornica radi prema sustavu upravljanja kvalitetom i posjeduje IATF16949 certifikat za nabavu automobila. Pregledavamo ulaznu leguru bakra, kontroliramo postavljanje grafitnog čepa i provjeravamo provrt, OD i duljinu prema crtežu prije pakiranja. Za projektne narudžbe možemo isporučiti zapisnike o inspekciji dimenzija i materijalnih certifikata s pošiljkom.

Ispitivanje prihvatljivosti obično pokriva pristajanje, stanje površine, raspodjelu grafita i, gdje je potrebno, provjeru uhodavanja na bazi uzorka. Plan pregleda dogovaramo s kupcem prije proizvodnje kako bi isporučene čahure odgovarale crtežu i uvjetima rada.

Informacije koje koristimo za konfiguraciju vašeg rješenja

Za pripremu prikladnog prijedloga HZ-JDB grafitne bakrene čahure potrebne su nam sljedeći projektni inputi. Što su podaci potpuniji, to preciznije možemo uskladiti kvalitetu, veličinu i grafitni uzorak.

• Promjer osovine i provrt kućišta, s klasom tolerancije.
• Radijalno opterećenje, aksijalno opterećenje i smjer gibanja (rotirajući, oscilirajući ili linearni).
• Raspon radne temperature i uvjeti okoline (prašina, voda, kemikalije).
• Brzina i radni ciklus, uključujući start-stop frekvenciju.
• Stanje podmazivanja: suho, podmazano uljem, mašću ili vodom.
• Duljina rukavca, zahtjevi za prirubnicu i sva ograničenja za montažu.
• Godišnja količina i raspored isporuke.
• Crtež ili uzorak, ako je potreban prilagođeni profil.

Pošaljite ove podatke putem našeg upita o proizvodu i mi ćemo potvrditi preporučenu ocjenu, dimenzije i izgled grafita. Uzorci se proizvode u 3 dana, a naša dnevna proizvodnja postiže 500.000 komada preko samopodmazujućih ležajeva.

Instalacija, održavanje i mogućnost servisiranja

Čahure HZ-JDB ugrađuju se prešanjem u strojno obrađeno kućište. Vanjski promjer m6 i provrt F7 stvaraju smetnje potrebne za držanje rukavca bez dodatnih pričvršćivača. Za tipove s prirubnicom, prirubnica se naliježe na površinu kućišta i skupinu aksijalno pomicanje. Preporučamo uvodno skošenje na provrtu kućišta kako biste izbjegli oštećenje grafitnih čepova tijekom montaže.

Jednom instaliran, ležaju nije potrebno rutinsko podmazivanje. Provjere održavanja usmjerene su na dubinu istrošenosti, stanje površine vratila i bilo koji znak pregrijavanja. Budući da se grafitni film samoobnavlja, čahura nastavlja raditi čak i ako je početni film maziva poremećen. Zamjena slijedi isti postupak presovanja, a isporučujemo rezervne čahure prema originalnom crtežu.

Često postavljana pitanja

Koja je razlika između HZ-JDB i HZ-JFB?

HZ-JDB je ravna cilindrična čahura za radijalna opterećenja. HZ-JFB dodaje integriranu prirubnicu koja locira ležaj aksijalno i raspodjeljuje opterećenje na veću površinu kućišta. Oba koriste isti princip samopodmazivanja bakra i grafita.

Mogu li HZ-JDB čahure raditi potpuno na suho?

Da. Ugrađeni grafit osigurava čvrsto podmazivanje, tako da ležaj radi bez ulja ili masti. Rad na suho je uobičajen na prašnjavim, visokotemperaturnim ili nedostupnim mjestima gdje bi podmazivanje bilo nepraktično.

Koju vrstu trebamo odabrati za veliko opterećenje i visoku temperaturu?

JDB-1 podnosi opća opterećenja pri velikim opterećenjima do 100 N/mm² i 300 °C. JDB-5 podržava do 250 N/mm² za teške nosače za podizanje, ali nije za vodu, kiselinu ili lužine. JDB-2 i JDB-4 pokrivaju položaje nižeg opterećenja i visoke temperature.

Proizvodite li prilagođene veličine i grafitne uzorke?

Obrađujemo prilagođene provrte, duljine, prirubnice i raspodjele grafita prema crtežima kupaca. Standardne metričke veličine pokrivaju provrt od 8–150 mm za ravne rukavce i 10–120 mm za tipove s prirubnicom, a dodatne veličine dostupne su na zahtjev.

Koje informacije su vam potrebne za ponudu?

Dimenzije vratila i kućišta, opterećenje, brzina, temperatura, stanje podmazivanja, količina i raspored isporuke. Crtež ili uzorak pomažu nam potvrditi točnu konfiguraciju. Na upite odgovaramo unutar 12 sati od radnog dana.

Kako se čahure pakiraju i isporučuju?

Čahure su pakirane kako bi se zaštitile strojno obrađene površine i grafitne čepove tijekom transporta. Potvrđujemo pakiranje, označavanje i opseg isporuke uz narudžbu, a možemo uključiti zapisnike o inspekciji i materijalne potvrde za projektne pošiljke.
