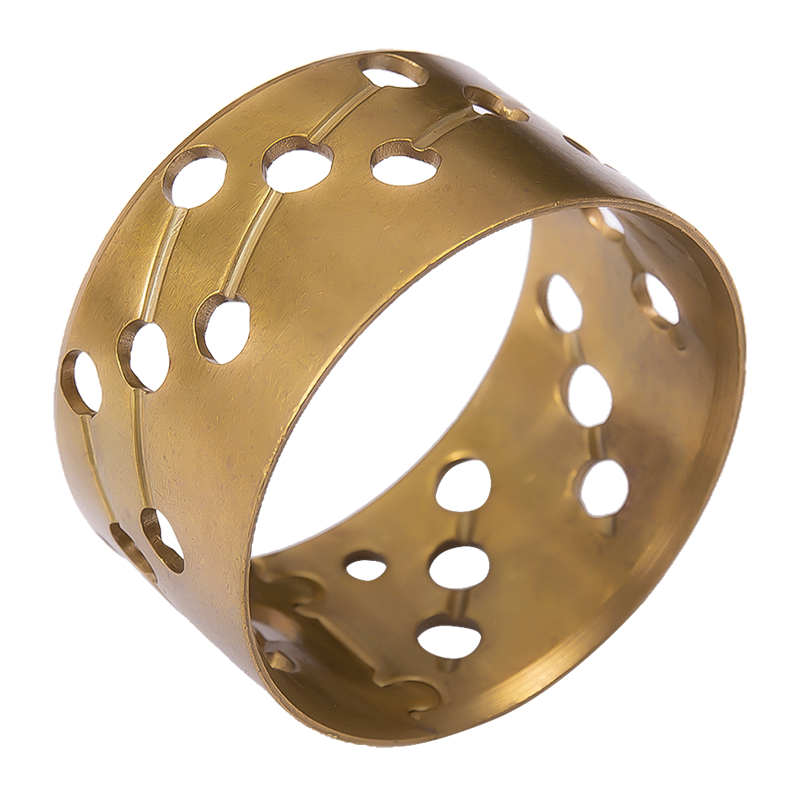

1.1 Što su Bimetalni kompozitni ležajevi ?
Bimetalni kompozitni ležajevi su specijalizirane komponente dizajnirane za pružanje vrhunskih performansi u uvjetima visokog opterećenja i habanja. Izrađuju se spajanjem dvaju različitih metala kako bi se oblikovala nosiva površina koja kombinira jedinstvena svojstva svakog materijala. Tipično, ležaj se sastoji od čeličnog potpornog sloja za strukturnu čvrstoću i mekšeg materijala otpornog na habanje kao što je bronca ili aluminij kao površina ležaja. Ova kombinacija omogućuje bimetalnim kompozitnim ležajevima da pruže izdržljivost čelika zajedno sa svojstvima mekših metala za smanjenje trenja.
Konstrukcija ovih ležajeva projektirana je da izdrži teške radne uvjete, što ih čini pouzdanim izborom za širok raspon industrijskih primjena. Dva se metala obično povezuju pomoću metoda kao što su oblaganje, difuzijsko lijepljenje ili ekstruzija, čime se osigurava dugotrajna i učinkovita veza između slojeva.
1.2 Prednosti korištenja bimetalnih kompozitnih ležajeva
Bimetalni kompozitni ležajevi imaju nekoliko prednosti koje ih čine idealnim izborom u različitim primjenama, od automobilske do zrakoplovne. U nastavku su neke od ključnih prednosti:
Visoka nosivost: Kombinacija snažne čelične podloge s mekšom površinom ležaja omogućuje ovim ležajevima da učinkovito podnose velika opterećenja. Čelična podloga osigurava strukturnu čvrstoću potrebnu za podupiranje teških strojeva i opreme.
Izvrsna otpornost na trošenje: Površina ležaja, često izrađena od materijala poput bronce ili aluminija, nudi izvrsnu otpornost na trošenje. Ova karakteristika čini bimetalne kompozitne ležajeve prikladnima za primjene u kojima su trenje i trošenje veliki problemi.
Dobra otpornost na zamor: Ovi su ležajevi dizajnirani da izdrže cikluse opterećenja koji se ponavljaju bez kvara, osiguravajući dugoročnu izdržljivost čak iu izazovnim okruženjima. Njihova sposobnost otpornosti na umor produljuje im vijek trajanja u zahtjevnim primjenama.
Poboljšana otpornost na koroziju: Materijali korišteni u bimetalnim kompozitnim ležajevima odabrani su zbog svoje otpornosti na koroziju, što ih čini idealnim za korištenje u okruženjima gdje je izloženost vlazi ili drugim korozivnim elementima problem. Na primjer, legure bronce i aluminija vrlo su otporne na hrđu i degradaciju.
1.3 Primjene u različitim industrijama
Bimetalni kompozitni ležajevi nalaze svoje mjesto u raznim industrijama, zahvaljujući svojim robusnim karakteristikama. Evo nekoliko značajnih aplikacija:
Automobilska industrija : Bimetalni kompozitni ležajevi obično se koriste u komponentama motora, kao što su ležajevi radilice i klipnjače, kao i komponente prijenosa kao što su čahure i potisne pločice. Njihova velika nosivost i otpornost na trošenje čine ih idealnim za izdržavanje zahtjevnih uvjeta unutar motora.
Industrijski strojevi : U sektoru teške opreme, bimetalni kompozitni ležajevi naširoko se koriste u strojevima kao što su građevinska oprema i rudarski strojevi, gdje podnose velika opterećenja i otporni su na habanje u teškim radnim uvjetima. Osim toga, igraju ključnu ulogu u hidrauličkim sustavima, uključujući pumpe, motore i cilindre.
Aerospace : U zrakoplovnoj industriji bimetalni kompozitni ležajevi koriste se u komponentama stajnog trapa i upravljačkim površinama. Njihova sposobnost da učinkovito funkcioniraju pod ekstremnim temperaturama i opterećenjima čini ih pouzdanim izborom za ove kritične primjene.
Vrste bimetalnih kompozitnih ležajeva
2.1 Brončani ležajevi s čeličnom podlogom
Brončani ležajevi s čeličnom podlogom jedan su od najčešćih tipova bimetalnih kompozitnih ležajeva, posebno u primjenama koje zahtijevaju visoku čvrstoću i izvrsnu otpornost na trošenje. Ovi ležajevi se sastoje od čeličnog potpornog sloja koji pruža strukturnu potporu, dok je površina ležaja izrađena od legure bronce, koja se obično sastoji od bakra i kositra.
Opis i svojstva
Bronca je odabrana zbog svojih izvrsnih triboloških svojstava, koja uključuju visoku otpornost na trošenje, dobre antifrikcijske karakteristike i otpornost na koroziju. Čelična podloga nudi potrebnu čvrstoću za izdržavanje velikih opterećenja, dok brončani sloj pruža svojstva samopodmazivanja bitna za smanjenje trenja između pokretnih dijelova.
Uobičajene aplikacije
Brončani ležajevi s čeličnom podlogom često se koriste u automobilskim aplikacijama kao što su ležajevi motora (radilica, klipnjača), gdje mogu podnijeti visoka opterećenja i temperature. Također se koriste u teškim strojevima, kao što su građevinska i rudarska oprema, gdje su izdržljivost i otpornost na habanje ključni.
2.2 Aluminijski ležajevi s čeličnom podlogom
Aluminijski ležajevi s čeličnom podlogom još su jedna široko korištena vrsta bimetalnih ležajeva, koja nudi različite prednosti u određenim primjenama. Ovi ležajevi koriste aluminijsku leguru kao površinu ležaja, spojenu na čeličnu podlogu za dodatnu čvrstoću.
Opis i svojstva
Aluminijske legure su lakše i isplativije u usporedbi s broncom te nude dobru otpornost na koroziju. Međutim, aluminij ima nižu otpornost na habanje od bronce, što ga čini prikladnim za primjene u kojima se susreću s manjim opterećenjima ili manje teškim uvjetima. Čelična podloga i dalje osigurava potrebnu čvrstoću za podupiranje nosive strukture.
Uobičajene aplikacije
Aluminijski ležajevi s čeličnom podlogom često se koriste u aplikacijama gdje su važne uštede na težini, kao što je zrakoplovna i automobilska industrija. Na primjer, ovi se ležajevi obično koriste u komponentama zrakoplova, kao što su zakrilca krila i stajni trap, kao i u komponentama prijenosa gdje je manja težina prednost.
2.3 Ostale kombinacije materijala
Dok su brončani i aluminijski ležajevi s čeličnom podlogom najčešći, postoje i druge, specijaliziranije kombinacije materijala koji se koriste u bimetalnim kompozitnim ležajevima. To uključuje kombinacije s polimerima, PTFE (politetrafluoroetilen) i drugim projektiranim materijalima koji odgovaraju specifičnim zahtjevima.
Pregled manje uobičajenih, ali specijaliziranih bimetalnih ležajeva
Polimerni ležajevi s čeličnom podlogom: Ovi se ležajevi često koriste u primjenama s malim opterećenjem ili tamo gdje je smanjenje buke važno. Polimerni sloj može se prilagoditi kako bi pružio poboljšana svojstva podmazivanja.
PTFE ležajevi s čeličnom podlogom: PTFE je dobro poznat po svom niskom trenju i izvrsnoj kemijskoj otpornosti, što ga čini izborom za primjenu u teškim ili korozivnim okruženjima. Ovi se ležajevi obično koriste u situacijama u kojima su kritični visoka preciznost i minimalno trenje.
Iako ove kombinacije materijala nisu toliko raširene kao brončani ili aluminijski ležajevi s čeličnom podlogom, igraju ključnu ulogu u specijaliziranim primjenama gdje tradicionalni bimetalni ležajevi možda neće imati tako učinkovit učinak.
Materijali koji se koriste u Bimetalni kompozitni ležajevi
3.1 Čelična podloga
Čelik je temeljni materijal koji se koristi u konstrukciji bimetalnih kompozitnih ležajeva zbog svoje svojstvene čvrstoće, izdržljivosti i otpornosti na deformacije pod teškim opterećenjima. Čelična podloga pruža potrebnu strukturnu potporu za ležaj, osiguravajući da može izdržati mehanička naprezanja do kojih dolazi u različitim primjenama.
Vrste korištenog čelika (npr. ugljični čelik, nehrđajući čelik)
Ugljični čelik : Ugljični čelik jedan je od najčešće korištenih materijala za noseći sloj bimetalnih kompozitnih ležajeva. Nudi izvrsnu čvrstoću, žilavost i isplativost, što ga čini idealnim za zahtjevne primjene. Međutim, može biti osjetljiviji na koroziju u usporedbi s nehrđajućim čelikom.
Nehrđajući čelik : Nehrđajući čelik je još jedna opcija, osobito kada je otpornost na koroziju ključno pitanje. Pruža povećanu izdržljivost i može raditi u zahtjevnijim okruženjima, kao što su pomorske ili kemijske primjene. Ležajevi s podlogom od nehrđajućeg čelika obično su skuplji, ali nude vrhunske performanse u teškim uvjetima.
Uloga čelika u pružanju strukturne potpore
Čelična podloga služi kao temelj ležaja, pružajući otpornost na deformacije pod velikim opterećenjima. Osigurava da ležaj zadrži svoj oblik i funkciju čak i pod ekstremnim pritiskom ili stresom, pridonoseći ukupnoj pouzdanosti i dugovječnosti ležaja u radu.
3.2 Materijali nosivog sloja
Površina ležaja, koja je izrađena od mekših metala ili materijala, ključna je za smanjenje trenja i trošenja između pokretnih dijelova. Izbor materijala za nosivi sloj ovisi o specifičnim zahtjevima primjene, uključujući faktore kao što su opterećenje, brzina i uvjeti okoline.
Brončane legure: sastav i svojstva
Bronca je jedan od najčešće korištenih materijala za nosivi sloj u bimetalnim kompozitnim ležajevima. Brončane legure obično se sastoje od bakra, kositra i drugih elemenata, poput fosfora ili olova, radi poboljšanja specifičnih svojstava. Sastav legure određuje otpornost ležaja na habanje, koroziju i zamor.
Svojstva : Bronca nudi izvrsnu otpornost na trošenje, dobra svojstva trenja i otpornost na koroziju. Idealan je za primjene koje uključuju velika opterećenja i gdje podmazivanje nije uvijek dostupno ili učinkovito.
Aluminijske legure: sastav i svojstva
Aluminijske legure još su jedan popularan izbor za nosivi sloj u bimetalnim kompozitnim ležajevima, posebno kada je smanjenje težine prioritet. Aluminijske legure su lakše od bronce i pokazuju dobru otpornost na koroziju. Često se koriste u zrakoplovnim i automobilskim aplikacijama gdje je smanjenje ukupne težine komponenti kritično.
Svojstva : Aluminijske legure obično imaju manju otpornost na trošenje od bronce, ali njihov nizak koeficijent trenja i dobra toplinska vodljivost čine ih prikladnima za specifične, manje zahtjevne primjene.
Ostali materijali: polimeri, PTFE
U nekim slučajevima, polimeri ili PTFE (politetrafluoroetilen) se koriste kao materijali za nosivi sloj. Ovi se materijali često biraju zbog niskog trenja, visoke kemijske otpornosti i samopodmazujućih svojstava.
polimeri : Polimeri kao što je POM (polioksimetilen) koriste se u aplikacijama koje zahtijevaju nisko trenje i smanjenje buke. Ovi materijali mogu se dobro ponašati u primjenama s manjim opterećenjem ili tamo gdje su prisutni specifični radni uvjeti (kao što su ekstremne temperature).
PTFE : PTFE se često koristi u ležajevima koji trebaju raditi s minimalnim podmazivanjem ili u okruženjima gdje maziva nisu izvediva. Kemijski je inertan i ima izvrsnu otpornost na širok raspon oštrih tvari, što ga čini idealnim za upotrebu u kemijskoj ili prehrambenoj industriji.
3.3 Premazi i površinske obrade
Osim izbora materijala, premazi i površinski tretmani često se primjenjuju na nosive slojeve kako bi se dodatno poboljšala njihova učinkovitost. Ovi tretmani mogu poboljšati otpornost na trošenje, smanjiti trenje i ponuditi bolju zaštitu od korozije.
Tvrdo kromiranje : Ovo je uobičajena površinska obrada koja se koristi za poboljšanje otpornosti na habanje ležajnih površina, posebno u primjenama s velikim opterećenjem.
Premaz od nikla : Premazi od nikla često se nanose kako bi se pružila otpornost na koroziju u agresivnijim okruženjima, kao što je pomorska ili kemijska obrada.
Keramičke prevlake : U specijaliziranim primjenama, keramički premazi se koriste za povećanje tvrdoće i otpornosti na habanje površine ležaja.
Razmatranja dizajna bimetalnih kompozitnih ležajeva
4.1 Dimenzije i tolerancije ležajeva
Dizajn bimetalnih kompozitnih ležajeva zahtijeva posebnu pozornost na njihove dimenzije i tolerancije kako bi se osiguralo pravilno pristajanje i funkcioniranje unutar strojeva ili opreme. Preciznost u ovim aspektima ključna je za učinkovit rad ležaja, smanjenje trošenja i sprječavanje preranog kvara.
Važnost preciznih dimenzija
Precizne dimenzije ležaja osiguravaju da ležaj ispravno pristaje u svoje kućište ili potpornu strukturu, pružajući potrebnu potporu i stabilnost za pokretne komponente. Pogrešne dimenzije mogu rezultirati lošim poravnanjem, prekomjernim trenjem ili neravnomjernom raspodjelom opterećenja, što sve može dovesti do preranog trošenja ili kvara.
Standardne klase tolerancije
Ležajevi se proizvode prema određenim klasama tolerancije kako bi se osigurala ujednačenost i dosljednost njihovih dimenzija. Ove klase tolerancije su dizajnirane da uzmu u obzir varijacije u proizvodnim procesima uz održavanje potrebnog pristajanja. Standardne klase tolerancije uključuju:
H7 tolerancija : Obično se koristi za spojeve osovine i rupe u primjenama srednje preciznosti.
P6 tolerancija : Koristi se za preciznije primjene gdje su potrebna čvršća prianjanja.
C5 tolerancija : Obično se koristi u vrlo preciznim aplikacijama, kao što su zrakoplovi i strojevi velike brzine.
Izbor klase tolerancije ovisi o specifičnoj primjeni i radnim zahtjevima ležaja.
4.2 Završna obrada površine i utori za podmazivanje
Završna obrada površine i uključivanje utora za podmazivanje dva su ključna razmatranja dizajna za optimizaciju performansi bimetalnih kompozitnih ležajeva. Oba ova čimbenika utječu na sposobnost ležaja da smanji trenje, raspodijeli mazivo i izdrži trošenje tijekom vremena.
Učinak završne obrade površine na izvedbu
Završna obrada površine ležaja igra značajnu ulogu u smanjenju trenja i trošenja. Glatka završna obrada smanjuje kontaktnu površinu između ležaja i pokretnih dijelova, smanjujući koeficijent trenja i promičući bolju raspodjelu podmazivanja. Međutim, pretjerano glatka površina možda neće zadržati dovoljno maziva, što dovodi do nedovoljnog podmazivanja i povećanog trošenja.
Nasuprot tome, teksturirana ili blago hrapava površina može pospješiti bolje zadržavanje ulja i poboljšati ukupnu izvedbu ležaja u primjenama s velikim opterećenjem. Odabir završne obrade površine ovisi o specifičnim radnim uvjetima, kao što su opterećenje, brzina i vrsta upotrijebljenog maziva.
Vrste i prednosti žljebova za podmazivanje
Utori za podmazivanje često su ugrađeni u površinu ležaja kako bi se olakšala distribucija maziva i poboljšala učinkovitost. Ovi utori omogućuju kontinuiranu opskrbu mazivom između ležaja i njegove spojne površine, smanjujući trenje i sprječavajući kontakt metala s metalom. Uobičajene vrste utora za podmazivanje uključuju:
Ravni utori : Pokreću se duž duljine ležaja i koriste se u primjenama s velikim opterećenjem.
Spiralni utori : Dizajnirano za bolji protok podmazivanja, posebno u rotacijskim primjenama.
Utori za podmazivanje posebno su važni u primjenama gdje kontinuirano podmazivanje nije moguće ili gdje je potreban rad na suho.
4.3 Kapacitet opterećenja i radni uvjeti
Kapacitet opterećenja bimetalnog kompozitnog ležaja kritičan je čimbenik u njegovom dizajnu, budući da određuje maksimalno opterećenje koje ležaj može podnijeti bez kvara. Nekoliko čimbenika utječe na nosivost ležaja, uključujući korištene materijale, dimenzije ležaja i sustav podmazivanja.
Čimbenici koji utječu na nosivost
Čvrstoća materijala : Čvrstoća čelične podloge i materijal površine ležaja izravno utječu na nosivost ležaja. Na primjer, ležajevi s debljom čeličnom podlogom obično mogu podnijeti veća opterećenja.
Geometrija ležaja : Oblik i veličina ležaja, uključujući debljinu sloja ležaja, mogu utjecati na ravnomjernu raspodjelu opterećenja po površini ležaja.
Podmazivanje : Pravilno podmazivanje bitno je za smanjenje trenja i ravnomjernu raspodjelu opterećenja po površini ležaja. Nedovoljno podmazivanje može dovesti do povećanog trošenja i smanjenja nosivosti.
Razmatranja temperature, brzine i podmazivanja
Temperatura : Ležajevi moraju biti dizajnirani za rad u određenom temperaturnom rasponu. Visoke temperature mogu utjecati na svojstva materijala i čelične podloge i površine ležaja, što dovodi do povećanog trošenja ili smanjene nosivosti. Za primjenu na visokim temperaturama mogu se koristiti materijali s većom toplinskom otpornošću, poput bronce ili posebnih legura.
Brzina : Brzina kojom ležaj radi također utječe na njegov dizajn. Primjene velike brzine zahtijevaju ležajeve koji mogu izdržati centrifugalne sile i održavati stabilno podmazivanje pri brzoj rotaciji.
Podmazivanje : Vrsta podmazivanja (ulje, mast ili suho podmazivanje) i dostupnost kontinuiranog sustava podmazivanja važni su čimbenici u osiguravanju učinkovitog rada ležaja. Odabir podmazivanja utjecat će na trenje, trošenje i stvaranje topline u ležaju.
Proizvodni procesi
5.1 Tehnike oblaganja i lijepljenja
Proces proizvodnje bimetalnih kompozitnih ležajeva uključuje nekoliko kritičnih koraka, od kojih je najvažniji oblaganje i spajanje dvaju materijala. Proces spajanja osigurava snažno i trajno pričvršćivanje između čelične podloge i površine ležaja, što je ključno za ukupnu izvedbu ležaja.
Metode lijepljenja različitih metalnih slojeva
Oblaganje : Oblaganje je proces u kojem se tanki sloj jednog materijala (npr. bronce ili aluminija) spaja s debljim slojem drugog materijala (npr. čelika). To se često radi primjenom topline i pritiska kako bi se spojila dva sloja. Vezanje se može dogoditi metodama kao što su vruće valjanje, ekstruzija ili sinteriranje, ovisno o specifičnim korištenim materijalima.
Difuzijsko lijepljenje : U difuzijskom povezivanju, toplina i pritisak se primjenjuju na metalne slojeve u kontroliranoj atmosferi kako bi se omogućilo atomima iz dva materijala da difundiraju i tvore metaluršku vezu. Ovaj proces stvara jaku vezu bez potrebe za ljepilima ili materijalima za punjenje, osiguravajući besprijekorno i trajno pričvršćivanje.
Eksplozivno lijepljenje : Eksplozivno spajanje je tehnika visoke energije u kojoj se kontrolirano eksplozivno punjenje koristi za ubrzavanje jednog metalnog sloja na površini drugog. Ovaj proces stvara metaluršku vezu između slojeva i obično se koristi za materijale koje je teško spojiti konvencionalnim metodama, kao što su aluminij i čelik.
Osiguravanje snažnog i pouzdanog prianjanja
Kako bi osigurali čvrstoću i pouzdanost spoja, proizvođači moraju pažljivo kontrolirati temperaturu, tlak i vrijeme obrade tijekom procesa oblaganja ili lijepljenja. Sve nedosljednosti u spoju mogu dovesti do kvara ležaja, stoga je bitno da su materijali pravilno pripremljeni i da je proces strogo kontroliran.
5.2 Strojna i završna obrada
Nakon što je postupak oblaganja ili lijepljenja dovršen, sljedeći korak je strojna obrada i završna obrada ležaja do preciznih dimenzija. Ovo je ključno kako bi se osiguralo da ležaj zadovoljava potrebne tolerancije i radi učinkovito.
Precizna strojna obrada za točnost dimenzija
Strojna obrada uključuje rezanje, brušenje i okretanje ležaja kako bi se postigle točne dimenzije i završna obrada površine. CNC (Computer Numerical Control) strojevi često se koriste za postizanje visoke preciznosti i dosljednosti. Ovaj korak osigurava da će ležaj ispravno pristajati u svoju namjenu i da će raditi glatko bez pretjeranog trošenja.
Tehnike završne obrade površina
Nakon strojne obrade, površina ležaja često se tretira kako bi se poboljšala njegova svojstva trenja i povećala otpornost na trošenje. Uobičajene tehnike završne obrade površina uključuju:
Poliranje : Poliranje površine ležaja izglađuje sva gruba područja, smanjujući trenje i trošenje.
Peeniranje sačmom : Ovaj proces uključuje bombardiranje površine malim čeličnim kuglicama kako bi se stvorio sloj tlačnog naprezanja koji može poboljšati čvrstoću ležaja na zamor i otpornost na trošenje.
Premazivanje : Neki ležajevi podvrgavaju se dodatnim postupcima presvlačenja, kao što je niklanje ili kromiranje, kako bi se dodatno poboljšala njihova otpornost na koroziju ili svojstva trošenja.
5.3 Kontrola kvalitete i testiranje
Osiguravanje kvalitete i pouzdanosti bimetalnih kompozitnih ležajeva ključno je za njihovu izvedbu u kritičnim primjenama. Potrebne su stroge mjere testiranja i kontrole kvalitete kako bi se osiguralo da svaki ležaj zadovoljava tražene standarde.
Metode ispitivanja bez razaranja
Tehnike ispitivanja bez razaranja (NDT) obično se koriste za otkrivanje nedostataka u ležaju bez njegovog oštećenja. Ove metode uključuju:
Ultrazvučno ispitivanje : Koristi se za provjeru praznina ili pukotina u materijalu koje bi mogle oslabiti vezu između slojeva.
X-ray Inspekcija : Ova metoda može identificirati unutarnje nedostatke ili nedosljednosti u strukturi ležaja.
Ispitivanje magnetskim česticama : Često se koristi za otkrivanje površinskih i ispodpovršinskih pukotina, osobito u ležajevima s čeličnom podlogom.
Testiranje performansi u različitim uvjetima
Kako bi se osiguralo da ležaj može izdržati uvjete s kojima će se susresti tijekom rada, podvrgava se testiranju performansi. To može uključivati:
Testiranje opterećenja : Za provjeru sposobnosti ležaja da izdrži potrebno opterećenje bez pretjerane deformacije ili kvara.
Temperatura Testing : Za procjenu performansi ležaja u uvjetima visokih i niskih temperatura.
Ispitivanje trošenja : Za mjerenje otpornosti ležaja na trošenje i njegove dugovječnosti u tipičnim radnim uvjetima.
Primjena bimetalnih kompozitnih ležajeva
6.1 Primjene u automobilima
Bimetalni kompozitni ležajevi naširoko se koriste u automobilskoj industriji, prvenstveno u komponentama motora i prijenosa. Ovi ležajevi cijenjeni su zbog svoje sposobnosti da izdrže velika opterećenja, smanje trenje i povećaju izdržljivost, a sve je to bitno u automobilskim primjenama.
Ležajevi motora: radilica, klipnjača
U motorima s unutarnjim izgaranjem, bimetalni kompozitni ležajevi se koriste u kritičnim komponentama kao što su koljenasta vratila i klipnjače. Ovi ležajevi podnose stalna visoka opterećenja i brzine vrtnje, što ih čini idealnim kandidatima za bimetalnu tehnologiju. Čelična podloga pruža potrebnu strukturnu potporu, dok nosivi sloj (često brončani ili aluminijski) nudi izvrsnu otpornost na trošenje i nisko trenje.
Bimetalni kompozitni ležajevi koji se koriste u primjenama motora pomažu poboljšati učinkovitost motora, smanjiti potrošnju goriva i produžiti ukupni životni vijek komponenti motora. Njihova sposobnost održavanja niskog trenja čak i pod visokim temperaturama osigurava glatki rad i manje stvaranja topline, pridonoseći boljoj ukupnoj učinkovitosti.
Komponente prijenosa: čahure, potisne pločice
Bimetalni kompozitni ležajevi također se koriste u komponentama prijenosa kao što su čahure i potisne pločice. Ovi su dijelovi izloženi različitim uvjetima opterećenja, velikim brzinama rotacije i značajnom naprezanju. Kombinacija materijala omogućuje ovim ležajevima visoku nosivost i izvrsnu otpornost na habanje, osiguravajući pouzdan rad prijenosnog sustava.
Osim svoje izdržljivosti, bimetalni kompozitni ležajevi u mjenjačima pomažu u poboljšanju ukupne učinkovitosti sustava smanjenjem trenja i trošenja, što dovodi do glatkijeg mijenjanja brzina i smanjenih troškova održavanja.
6.2 Industrijske primjene
Bimetalni kompozitni ležajevi također igraju ključnu ulogu u industrijskim strojevima i opremi. Ovi se ležajevi nalaze u teškim primjenama, uključujući građevinske strojeve, rudarsku opremu i hidraulične sustave, gdje se njihova izdržljivost i otpornost na habanje visoko cijene.
Teški strojevi: građevinska oprema, rudarski strojevi
Teški strojevi koji se koriste u građevinarstvu, rudarstvu i drugim industrijskim sektorima zahtijevaju komponente koje mogu izdržati ekstremna opterećenja i teške radne uvjete. Bimetalni kompozitni ležajevi idealni su za korištenje u ovim strojevima, kao što su glavčine kotača, pogonska vratila i druge komponente s visokim opterećenjem.
Ovi ležajevi pomažu smanjiti trenje i trošenje, što produljuje životni vijek strojeva i smanjuje potrebu za čestim održavanjem. Kombinacija snažne čelične podloge i sloja ležaja otpornog na habanje omogućuje ovim ležajevima da se nose s intenzivnim silama uključenim u teške primjene.
Hidraulički sustavi: pumpe, motori, cilindri
Hidraulički sustavi, koji se oslanjaju na kontrolirano kretanje tekućina za prijenos snage, također imaju koristi od upotrebe bimetalnih kompozitnih ležajeva. Ležajevi koji se koriste u pumpama, motorima i cilindrima moraju biti učinkoviti u okruženjima visokog tlaka i održavati nesmetan rad pod fluktuirajućim opterećenjima. Visoka nosivost i otpornost na habanje bimetalnih kompozitnih ležajeva čine ih idealnim izborom za ove sustave, pomažući smanjiti vrijeme zastoja i povećati pouzdanost hidrauličkih strojeva.
6.3 Primjene u zrakoplovstvu
Zrakoplovna industrija zahtijeva komponente koje mogu pouzdano raditi u ekstremnim uvjetima, kao što su velike brzine, velika opterećenja i široki raspon temperatura. Bimetalni kompozitni ležajevi često se koriste u kritičnim aplikacijama u zrakoplovstvu gdje su izvedba, izdržljivost i težina presudni čimbenici.
Komponente stajnog trapa
Bimetalni kompozitni ležajevi koriste se u sustavima stajnog trapa, gdje su izloženi velikim naprezanjima tijekom polijetanja, slijetanja i taksiranja. Ležajevi moraju podnijeti težinu zrakoplova i osigurati glatko kretanje mehanizama stajnog trapa. Kombinacija velike nosivosti, otpornosti na trošenje i otpornosti na koroziju čini bimetalne kompozitne ležajeve prikladnima za ovu zahtjevnu primjenu.
Ležajevi upravljačkih površina
Bimetalni kompozitni ležajevi također se nalaze u kontrolnim površinama kao što su krilca, elevatori i kormila. Ovi ležajevi moraju raditi u uvjetima velike brzine uz održavanje precizne kontrole. Njihova sposobnost smanjenja trenja i otpornosti na habanje osigurava da kontrolne površine reagiraju brzo i točno, što je bitno za sigurnost leta i performanse.
Montaža i održavanje
7.1 Ispravne tehnike ugradnje
Ispravna ugradnja bimetalnih kompozitnih ležajeva ključna je za osiguravanje optimalne učinkovitosti i dugovječnosti. Nepravilna ugradnja može dovesti do neusklađenosti, prekomjernog trošenja ili kvara ležaja, što može ugroziti rad stroja.
Osiguravanje ispravnog poravnanja
Jedan od najvažnijih aspekata ugradnje je osiguravanje da je ležaj ispravno poravnat sa svojim pripadajućim komponentama. Neusklađenost može dovesti do neravnomjernog opterećenja, što može uzrokovati lokalno trošenje, povećano trenje i prijevremeni kvar ležaja. Bitno je pažljivo provjeriti poravnanje ležaja tijekom ugradnje, posebno kod rotirajućih strojeva gdje je precizno poravnanje ključno za nesmetan rad.
Izbjegavanje oštećenja tijekom instalacije
Bimetalni kompozitni ležajevi, osobito oni s mekšim slojevima ležaja poput bronce ili aluminija, mogu biti osjetljivi na oštećenja ako se njima pogrešno rukuje tijekom instalacije. Oštri udarci ili nepravilno rukovanje mogu uzrokovati oštećenje površine, što dovodi do problema s trošenjem ili čak pucanja. Kako biste to izbjegli, važno je koristiti odgovarajuće alate i tehnike tijekom instalacije. Korištenje zaštitnih navlaka ili jastučića tijekom rukovanja može spriječiti oštećenje površine ležaja.
7.2 Zahtjevi za podmazivanje
Podmazivanje je ključno za ispravan rad bimetalnih kompozitnih ležajeva jer smanjuje trenje, raspršuje toplinu i sprječava kontakt metala s metalom između ležaja i vratila ili drugih pokretnih dijelova. Vrsta i količina potrebnog podmazivanja ovisi o specifičnoj primjeni i uvjetima rada.
Važnost pravilnog podmazivanja
Podmazivanje igra ključnu ulogu u produljenju vijeka trajanja bimetalnog kompozitnog ležaja. Pravilno podmazivanje smanjuje trenje, što smanjuje trošenje i nakupljanje topline. Također pomaže u ravnomjernijoj raspodjeli opterećenja po površini ležaja, sprječavajući lokalizirana oštećenja ili pregrijavanje. Bez odgovarajućeg podmazivanja, ležaj može doživjeti veće stope trošenja, povećano trenje i eventualni kvar.
Vrste maziva i njihova primjena
ulje : Ulje je najčešće mazivo za bimetalne kompozitne ležajeve, posebno u primjenama s velikim opterećenjem i velikom brzinom. Učinkovit je u smanjenju trenja i nakupljanja topline, a može se koristiti u sustavima podmazivanja prskanjem i prisilnim podmazivanjem. Ovisno o radnim uvjetima, kao što su temperatura i brzina, mogu se koristiti mineralna ulja, sintetička ulja ili polusintetička ulja.
Mast : Mast se često koristi za ležajeve u primjenama s malim brzinama ili tamo gdje podmazivanje uljem nije moguće. Pruža bolja svojstva brtvljenja i može ponuditi dugotrajnije podmazivanje pod određenim uvjetima.
Suho podmazivanje : U nekim primjenama gdje se ne mogu koristiti tradicionalna maziva, primjenjuju se materijali za suho podmazivanje kao što su PTFE (politetrafluoretilen) ili MoS₂ (molibden disulfid) premazi. Ova se maziva često koriste u preradi hrane, čistim sobama ili drugim okruženjima gdje mokro podmazivanje može biti štetno.
7.3 Pregled i zamjena
Redovita provjera i održavanje ključni su za osiguranje kontinuirane učinkovitosti bimetalnih kompozitnih ležajeva. S vremenom će čak i najbolji ležajevi pokazivati znakove istrošenosti, a pravovremeni pregled može spriječiti neočekivane kvarove.
Znakovi istrošenosti i oštećenja
Pretjerana buka ili vibracija : Neuobičajeni zvukovi ili vibracije mogu značiti da je ležaj istrošen ili neporavnat. Ove znakove treba odmah tretirati kako bi se spriječila daljnja šteta.
Vidljiva površinska oštećenja : Pukotine, brazde ili tragovi istrošenosti na površini ležaja jasni su pokazatelji da ležaj više ne radi učinkovito. Ovi problemi mogu nastati zbog nedovoljnog podmazivanja, neusklađenosti ili preopterećenja.
Povećane radne temperature : Značajan porast temperature tijekom rada još je jedan znak da ležaj može doživjeti prekomjerno trenje ili habanje. To može biti zbog neodgovarajućeg podmazivanja ili oštećenja površine ležaja.
Preporučeni intervali zamjene
Preporučeni interval zamjene za bimetalne kompozitne ležajeve ovisi o primjeni, uvjetima rada i materijalu ležaja. Ležajevi u okruženjima visokog opterećenja ili visoke temperature mogu zahtijevati češću provjeru i zamjenu. Međutim, s pravilnim podmazivanjem i održavanjem, bimetalni kompozitni ležajevi često mogu trajati duže vrijeme prije nego što im je potrebna zamjena. Redovito praćenje i poštivanje smjernica proizvođača pomoći će maksimizirati životni vijek ležaja i spriječiti neočekivane zastoje.
Prednosti i nedostaci
8.1 Prednosti bimetalnih kompozitnih ležajeva
Bimetalni kompozitni ležajevi nude niz prednosti, što ih čini izvrsnim izborom za primjene koje zahtijevaju visoke performanse i izdržljivost. Ove su prednosti ključne za industrije poput automobilske, zrakoplovne i teške strojeve, gdje su pouzdanost i ekonomičnost ključni.
Visoka nosivost i otpornost na trošenje
Jedna od primarnih prednosti bimetalnih kompozitnih ležajeva je njihova velika nosivost. Čelična podloga pruža robusnu konstrukcijsku potporu, dok površina ležaja (često izrađena od bronce, aluminija ili drugih materijala) nudi izvrsnu otpornost na trošenje. Ova kombinacija omogućuje dobro funkcioniranje ležaja pod teškim opterećenjima, smanjujući rizik od trošenja ili kvara čak i u zahtjevnim okruženjima.
Poboljšana otpornost na zamor
Bimetalni kompozitni ležajevi dizajnirani su da izdrže ponavljajuće cikluse opterećenja koji se obično vide u primjenama pri velikim brzinama i velikim opterećenjima. Kombinacija materijala pruža povećanu otpornost na zamor, omogućujući ležaju pouzdan rad tijekom duljeg razdoblja. Ovo je osobito važno u primjenama kao što su ležajevi motora, gdje su komponente pod stalnim opterećenjem.
Isplativost
Bimetalni kompozitni ležajevi nude troškovno učinkovito rješenje, posebno u usporedbi s punim metalnim ili keramičkim ležajevima. Čelična podloga obično je jeftinija od drugih materijala, a kombinacija materijala može pružiti vrhunsku izvedbu po nižoj cijeni. Uz to, dug životni vijek i smanjeni zahtjevi za održavanjem bimetalnih kompozitnih ležajeva pomažu u smanjenju ukupnih operativnih troškova.
8.2 Ograničenja i razmatranja
Iako bimetalni kompozitni ležajevi nude brojne prednosti, postoje i neka ograničenja i razmatranja koja treba imati na umu kada ih birate za određenu primjenu.
Mogućnost korozije u određenim okruženjima
Unatoč svojstvima otpornosti na koroziju materijala kao što su bronca i aluminij, bimetalni kompozitni ležajevi još uvijek mogu biti osjetljivi na koroziju u određenim okruženjima. Na primjer, izloženost jako kiselim ili alkalnim uvjetima može dovesti do degradacije materijala ležaja. Dodatno, u primjenama gdje prevladavaju vlaga ili kemikalije, mora se posvetiti dodatna pozornost odabiru materijala i premaza kako bi se spriječila korozija.
Složenost proizvodnje
Proces proizvodnje bimetalnih kompozitnih ležajeva može biti složeniji i dugotrajniji u usporedbi sa standardnim dizajnom ležajeva. Spajanje dva različita metala zahtijeva specijalizirane tehnike, kao što je oblaganje, difuzijsko spajanje ili eksplozivno spajanje, kako bi se osigurala jaka i pouzdana veza. Ova složenost može dovesti do viših početnih troškova proizvodnje i može zahtijevati strože mjere kontrole kvalitete.
Ograničena izvedba u ekstremnim okruženjima
Iako se bimetalni kompozitni ležajevi dobro ponašaju u širokom rasponu primjena, možda nisu prikladni za okruženja s ekstremno visokom temperaturom ili velikom brzinom. Za aplikacije koje zahtijevaju ekstremne performanse, kao što su neke aplikacije u zrakoplovstvu ili utrkama visokih performansi, specijalizirani materijali poput keramike ili naprednih legura mogu biti prikladniji. Osim toga, bimetalni ležajevi mogu imati ograničenja u okruženjima gdje je površina ležaja izložena ozbiljnom trošenju ili koroziji tijekom dugih razdoblja.
Budući trendovi u bimetalnim kompozitnim ležajevima
9.1 Materijalne inovacije
Kako se industrije nastavljaju razvijati, tako raste i potreba za naprednim materijalima i tehnologijama. Budućnost bimetalnih kompozitnih ležajeva vjerojatno će oblikovati inovacije materijala koje nude poboljšane performanse, produljeni životni vijek i sposobnost podnošenja ekstremnijih radnih uvjeta.
Razvoj novih kombinacija legura
Istraživači neprestano istražuju nove kombinacije legura koje mogu dodatno poboljšati svojstva bimetalnih kompozitnih ležajeva. Na primjer, razvijaju se legure s povećanom otpornošću na trošenje, većom čvrstoćom na zamor i poboljšanom otpornošću na koroziju. Ove će inovacije vjerojatno produžiti životni vijek ležaja u teškim uvjetima, smanjujući potrebu za čestim zamjenama i poboljšavajući ukupnu učinkovitost.
Konkretno, automobilska i zrakoplovna industrija vjerojatno će vidjeti napredak u kombinacijama lakih legura. Na primjer, moglo bi se povećati korištenje naprednih aluminijskih legura, koje nude i snagu i smanjenu težinu, što ih čini idealnim za vozila i zrakoplove visokih performansi.
Korištenje naprednih premaza
Razvoj naprednih premaza za bimetalne kompozitne ležajeve još je jedan obećavajući trend. Ovi premazi mogu povećati otpornost na habanje, zaštitu od korozije i podmazivanje površine ležaja, što dovodi do duljeg vijeka trajanja i boljih performansi. Mogli bi se uvesti novi premazi, kao što su ugljik sličan dijamantu (DLC) ili keramički premazi kako bi se poboljšala sposobnost ležaja da radi pod ekstremnim opterećenjima i temperaturama.
9.2 Napredak dizajna i proizvodnje
Kako proizvodne tehnologije budu napredovale, bit će mogućnosti za poboljšanje dizajna i proizvodnih procesa bimetalnih kompozitnih ležajeva, što će rezultirati učinkovitijim, troškovno učinkovitijim proizvodima s visokim učinkom.
Optimizirani dizajni ležajeva
Budući napredak u računalnim dizajnu i alatima za simulaciju može dovesti do optimizirane geometrije ležaja koja bolje raspoređuje opterećenja i smanjuje trošenje. Korištenjem softvera za simulaciju, proizvođači mogu testirati različite dizajne ležajeva prije proizvodnje, omogućujući razvoj ležajeva koji rade još učinkovitije i s dužim vijekom trajanja.
Na primjer, poboljšanja površinske teksture i ugradnja višeslojnih dizajna mogu pomoći u postizanju boljeg zadržavanja podmazivanja i dodatnom smanjenju trenja. Osim toga, dizajni koji omogućuju samopodmazivanje ili uključuju utore za učinkovitiju distribuciju maziva mogli bi postati češći.
Poboljšani proizvodni procesi
Budućnost proizvodnje bimetalnih kompozitnih ležajeva također će vjerojatno imati koristi od napretka u aditivnoj proizvodnji (3D ispis) i preciznom lijevanju. Ove tehnologije mogle bi omogućiti stvaranje složenijih dizajna ležajeva s preciznijim tolerancijama, u konačnici poboljšavajući performanse i smanjujući rasipanje materijala.
Osim toga, kako se automatizacija i robotika nastavljaju poboljšavati, učinkovitost proizvodnje ležajeva može se povećati, što dovodi do smanjenih troškova i bržeg vremena isporuke. Ova poboljšanja mogla bi ležajeve visokih performansi učiniti pristupačnijim i pristupačnijim širem rasponu industrija.
Studije slučaja
10.1 Studija slučaja 1: Primjena u automobilskoj industriji
Detaljan primjer bimetalnih ležajeva u motoru
Bimetalni kompozitni ležajevi obično se koriste u automobilskim motorima zbog svoje sposobnosti da izdrže velika opterećenja i smanje trenje. U ovoj studiji slučaja ispitat ćemo ulogu bimetalnih kompozitnih ležajeva u koljenastom vratilu i klipnjači motora s unutarnjim izgaranjem.
Pozadina
Radilica i klipnjača dvije su ključne komponente u pogonskom sklopu motora. Oni doživljavaju velika mehanička naprezanja dok motor radi, pri čemu je radilica podvrgnuta cikličkim opterećenjima od klipova, a klipnjača prenosi te sile na radilicu. Ležajevi koji se koriste u ovim komponentama stoga moraju biti sposobni izdržati ekstremne sile uz minimalno trenje i trošenje.
Izazovi
Primarni izazov za ove ležajeve je upravljanje intenzivnim pritiskom i trenjem tijekom rada motora. Tradicionalni ležajevi često se brzo troše, posebno pod visokim brzinama i temperaturama tipičnim za motorna okruženja. To može dovesti do skupog održavanja i smanjenih performansi motora.
Rješenje
Bimetalni kompozitni ležajevi, posebno brončani ležajevi s čeličnom podlogom, nude potrebnu čvrstoću i izdržljivost za ove visokoopterećene komponente. Čelična podloga pruža potrebnu strukturnu potporu, dok brončani nosivi sloj osigurava izvrsnu otpornost na habanje i smanjenje trenja. Ova kombinacija značajno produljuje životni vijek ležajeva, smanjuje rizik od kvara i poboljšava ukupne performanse motora.
Rezultati
Korištenje bimetalnih kompozitnih ležajeva u koljenastom vratilu i klipnjači rezultiralo je poboljšanom učinkovitosti motora, smanjenom potrošnjom goriva i povećanim ukupnim vijekom trajanja motora. Sposobnost ležajeva da smanje trenje također je dovela do glatkijeg rada motora, što je rezultiralo manjim stvaranjem topline i tišom vožnjom vozila.
10.2 Studija slučaja 2: Industrijska primjena
Detaljan primjer bimetalnih ležajeva u teškim strojevima
Teški strojevi koji se koriste u građevinarstvu i rudarstvu rade u nekim od najizazovnijih okruženja. Ovi su strojevi izloženi ekstremnim opterećenjima, prljavštini, prašini i visokim razinama vibracija. U tako zahtjevnim uvjetima, performanse i trajnost ležajeva ključni su za održavanje funkcionalnosti stroja i smanjenje vremena zastoja.
Pozadina
U rudarstvu, veliki bageri se koriste za kopanje i premještanje zemlje u otvorenim rudnicima. Oprema uključuje rotirajuću žlicu i granu, koji su poduprti ležajevima za teške uvjete rada. Ovi ležajevi doživljavaju velika radijalna i aksijalna opterećenja, kao i izloženost prljavštini, prašini i vlazi, što može ubrzati trošenje i dovesti do čestih kvarova ležaja.
Izazovi
Oštro radno okruženje, u kombinaciji sa stalnim kretanjem i teškim opterećenjima, predstavlja značajan izazov za materijale ležajeva. U ovoj primjeni, ležajevi ne samo da moraju podnositi ekstremne pritiske, već i izdržati onečišćenje od prljavštine i vode, što može dovesti do hrđe i korozije ako nisu pravilno zaštićeni.
Rješenje
Brončani ležajevi s čeličnom podlogom odabrani su za ovu primjenu zbog svoje izvrsne otpornosti na trošenje i sposobnosti podnošenja velikih radijalnih opterećenja. Dodatno, brončani sloj nudi dobru otpornost na koroziju, što je bitno za zaštitu ležajeva od elemenata u rudarskom okruženju. Kako bi se dodatno poboljšala izvedba, žljebovi za podmazivanje ugrađeni su u dizajn ležaja kako bi se osigurala kontinuirana opskrba mazivom, čak i u prašnjavim uvjetima i uvjetima visokog tlaka.
Rezultati
Korištenje bimetalnih kompozitnih ležajeva u ovim rudarskim strojevima rezultiralo je smanjenim zastojima i troškovima održavanja. Ležajevi su mogli izdržati teška opterećenja i ekstremne uvjete, uz znatno manje trošenja od tradicionalnih ležajeva. Žljebovi za podmazivanje osigurali su nesmetan rad ležajeva, čak i u prisutnosti prljavštine i vlage, produžujući njihov vijek trajanja.
Zaključak
11.1 Sažetak ključnih točaka
Bimetalni kompozitni ležajevi nude snažno rješenje za aplikacije visokih performansi u raznim industrijama. Kombinacijom čvrstoće čelika s otpornošću na trošenje i svojstvima podmazivanja mekših metala poput bronce ili aluminija, ovi ležajevi pružaju izvrsnu izdržljivost, visoku nosivost i otpornost na zamor. Neke od ključnih prednosti bimetalnih kompozitnih ležajeva uključuju:
Visoka nosivost : Čelična podloga pruža čvrstoću potrebnu za podnošenje teških opterećenja, dok nosivi sloj podnosi otpornost na trenje i habanje.
Otpornost na trošenje : Sastav materijala ležaja, često bronca ili aluminij, nudi vrhunsku otpornost na trošenje, čak i u izazovnim okruženjima.
Otpornost na koroziju : Bimetalni kompozitni ležajevi često su dizajnirani od materijala koji su otporni na koroziju, što ih čini idealnim za korištenje u okruženjima gdje je izloženost vlazi ili kemikalijama problem.
Snaga zamora : Ovi ležajevi su dizajnirani za podnošenje ponavljajućih opterećenja bez kvarova, što ih čini prikladnima za zahtjevnu, dugotrajnu upotrebu.
Bimetalni kompozitni ležajevi naširoko se koriste u automobilskoj, industrijskoj i zrakoplovnoj industriji, pridonoseći dugovječnosti i učinkovitosti strojeva i vozila.
11.2 Završne misli
Prilikom odabira ležaja za određenu primjenu, bitno je uzeti u obzir čimbenike okoline, zahtjeve opterećenja i željeni životni vijek komponente. Bimetalni kompozitni ležajevi nude ravnotežu snage, izdržljivosti i otpornosti na habanje, što ih čini dobrim izborom za širok raspon industrija. Međutim, važno je imati na umu mogućnost korozije u određenim okruženjima i složenost njihovih proizvodnih procesa.
Kako se industrije nastavljaju razvijati, budućnost bimetalnih kompozitnih ležajeva izgleda obećavajuće, s napretkom u materijalima, premazima i proizvodnim procesima koji vode do učinkovitijih, troškovno učinkovitijih proizvoda s visokim učinkom. Kontinuirani razvoj novih legura i integracija naprednih tehnika proizvodnje vjerojatno će dodatno poboljšati mogućnosti bimetalnih kompozitnih ležajeva, čineći ih još prikladnijima za razne zahtjevne primjene.
Zaključno, odabir pravog bimetalnog kompozitnog ležaja za vašu primjenu zahtijeva temeljito razumijevanje radnih uvjeta i svojstava materijala. S pravilnom ugradnjom, održavanjem i podmazivanjem, bimetalni kompozitni ležajevi mogu ponuditi produljeni životni vijek i pouzdanu izvedbu, smanjujući potrebu za čestim zamjenama i smanjujući vrijeme zastoja.
