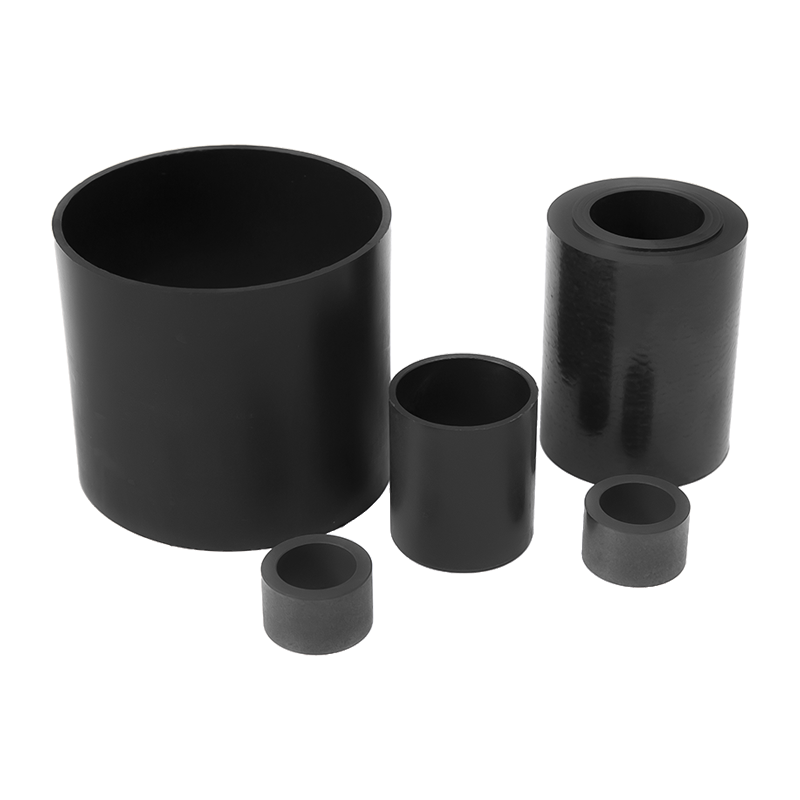

HZ-GSM Engineering plastični klizni ležaj

Najpopularniji G materijal na svijetu. Ležajevi serije G mogu zadovoljiti različite potrebe u širokom rasponu područja - oni su uistinu svestrani. Tipične primjene uključuju srednja do visoka krajnja opterećenja, umjerene radne temperature i brzine.

Rad na suho, bez održavanja
Otpornost na habanje
Otporan na prašinu i prljavštinu
Nizak nivo buke, bez zagađenja
visok omjer performansi i cijene

Prikladne prilike:
Ekonomičan svestrani ležaj
Suhi rad bez održavanja
prigušivanje
Visoka otpornost na trošenje
Otporan na prašinu i prljavštinu
visok omjer performansi i cijene
Može izdržati umjerena do velika opterećenja
Ispodprosječna brzina rada
Koristi se za njihajuće i rotacijske pokrete

Nije primjenjivo za:
Kada je potrebno bušenje rupa na površini zida
Kada je potrebna izvrsna otpornost na habanje
Kada je potrebna univerzalna kemijska otpornost
Ako temperatura ostane iznad 130 ℃
Koristi se za podvodne primjene

Tablica svojstava materijala plastičnih ležajeva

Opća izvedba		Ležajevi opće namjene	brzo i stručnjak za sporo kretanje	Debljina stijenke je solidna i amortizirajući	Sva vratila maratonskog tipa koriste se	Visoka tehnologija specijalisti za probleme otporni su na visoke temperature	Slabo upijanje i ekonomično	Opće namjene sa visoka otpornost na medije	Može doći u dodir s hranom	Visoko opterećenje aplikacije
		G	J	M	u	X	P	H	A	Q
	gustoća	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	boja	Tamno siva	Žuto	čađa	Žuto	crna	crna	siva	bijela	crna
	Maksimalno upijanje vode pri 23°C/50% relativne vlažnosti [% težine]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maksimalno upijanje vode [% težine]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Koeficijent trenja klizanja protiv čelične osovine [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maksimalni PV (suhi rad)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mehanička svojstva	Modul elastičnosti [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Vlačna čvrstoća na 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Čvrstoća na pritisak [MPa]	78	60	52	61	100	66	81	78	89
	Maksimalno dopuštena statička površina tlak (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D tvrdoća	81	74	79	77	85	75	87	76	83
Fizička i toplinska svojstva	Maksimalna temperatura u neprekidnom radu [°C]	130	90	80	90	250	130	200	90	135
	Maksimalna temperatura tijekom kratkog rada [°C]	220	120	170	180	315	200	240	110	155
	Minimalna radna temperatura [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Toplinska vodljivost [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Koeficijent toplinske ekspanzije (na 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Električna vodljivost	Volumni otpor [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Električna vodljivost	Površinski otpor [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Standardne metričke dimenzije za klizne ležajeve u skladu su sa standardom ISO3547-1 i daju se posebne dimenzije

Vrsta				Veličina
Materijal	Ravna garnitura	Metrički sustav	Ležaj	uner meridian d1	Vanjski promjer d2	Duljina b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
u	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Odnos između skošenja i d1 2) Debljina<1mm, skošenje=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 javni zadatak E10	d2	Otvor za sjedalo H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
