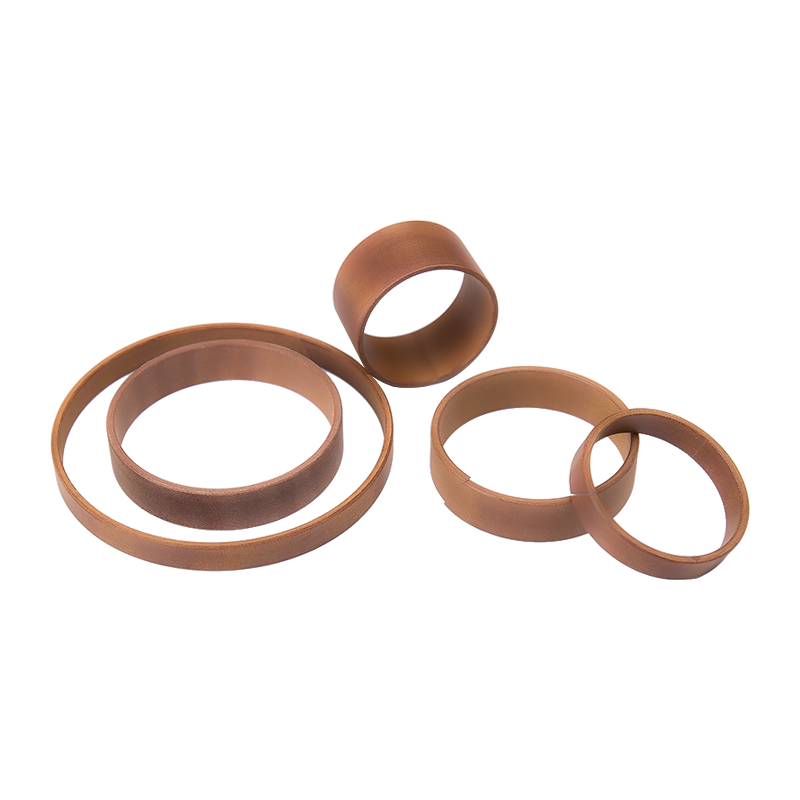

Tipične primjene
01 / Vodeći prsten hidrauličkog cilindra, potporni prsten
02 / hidraulički strojevi, kovački alatni strojevi vodilica stupa
03 / građevinski strojevi, čahura nosača zakretne osovine vozila
Tehnički parametri
| Model | boja | Gustoća (8/cmP) |
Čvrstoća istezanja
(MPa) | čvrstoća na pritisak | Tvrdoća | koeficijent trenja | Radna temperatura
(°C) |
| Ravno na laminiranoj površini | Okomito na površinu laminata | suha | Podmazivanje uljem |
| PFC-1 | Blijedo žućkasto smeđa | 1.2-1.4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40 ~ 130 |

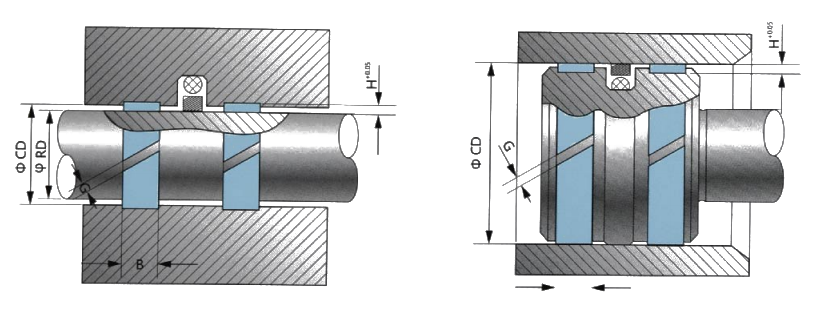

Klip hidrauličkog cilindra i potporni prstenovi klipnjače odnose se na specifikaciju
Dimenzije: mm
| Materijal | Tolerancija vanjskog promjera CD | Tolerancija unutarnjeg promjera d | Tolerancija debljine stijenke H | Tolerancija širine B | Incision OD CD | Rez G | Tolerancije rezanja |
PFC serija
Vodeći prstenovi od platna visoke čvrstoće | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Uvod u materijal
PFC-2 materijal je kompozitni materijal visoke čvrstoće formiran termoreaktiviranjem na određenoj temperaturi i tlaku korištenjem topljive fenolne smole koja sadrži jednolično raspršeni grafit i visokokvalitetnu tkaninu od pamučnih vlakana. Ima visoku mehaničku čvrstoću, izvrsna svojstva trenja i habanja, dobru temperaturnu otpornost i može izdržati jake vibracije, udarna opterećenja i blaga rotacijska opterećenja u polustatičkim uvjetima. Može raditi u stanju s malo ulja ili bez ulja i pogodan je za inženjerske strojeve, potporne čahure zakretnog mosta za inženjerska vozila, vodilice stupova postolja za kovanje, sferne ležajeve itd.
Tehnički parametri
| Model | Boja | Gustoća
(g/m.) | Vlačna čvrstoća
(MPa) | Čvrstoća na pritisak | tvrdoća | Koeficijent trenja | Radna temperatura (°C) |
| Paralelno s laminiranom površinom | okomito na površinu laminata | Suha | Podmazivanje uljem |
| PFC-2 | crna | 1.2-1.4 | ≥40 | ≥160 | ≥220 | 90-100 (prikaz, stručni). | 0,15-0,30 | 0,10-0,12 | -40 ~ 130 |
Tipične primjene
01/Kuglasti ventil, rukavac osovine leptir ventila
02/Plastic Machinery Green Column Guide Sleeve
03/Čahur vratila hidrauličkih strojeva
04/Hidraulički strojevi, vodilica stupa kovačkog stroja
05/Građevinski strojevi, obloga nosača okretnog mosta za vozila
06/Kuglasti ležajevi i materijali za brodske ležajeve za brodsku strojarsku opremu
Uvod u materijal
Ovaj materijal se sastoji od sintetičkih vlakana, ojačane poliesterske smole i samopodmazujućih mikro prahova. Ima nizak koeficijent trenja, visoka mehanička svojstva i otpornost na kemijsku koroziju
Ima dobre performanse i nisku apsorpciju vode.
Tehnički parametri
| Model | Boja |
Gustoća
(g/m) | Tlačna čvrstoća
(MPa) | Sustav trenja (suho trenje) | Radna temperatura |
| Minimalna temperatura | Minimalna temperatura |
| PFC-20 | Zelena ili bijela | 1.2-1.4 | 330 | 0,13 (koristite GB/T3960) | 120 | -40 |
Tipične primjene
01/Prsten za vođenje
02/Ležajevi, rukavci vratila i ljuske ležaja
03/Brodogradnja i pomorske komponente
04/Dijelovi građevinskih strojeva
05/Komponente za proizvodnju hidrauličke energije
